dalla barra degli strumenti Modalità tastatore. In caso contrario, utilizzare l'otturatore automatico per la misurazione con una macchina manuale.Poiché si conosce la posizione approssimativa del pezzo, gli elementi di riferimento possono essere rimisurati sotto il controllo del computer con parametri Vision diversi per definirli più accuratamente.
Se si sta utilizzando una macchina DCC, selezionare Modalità DCC dalla barra degli strumenti Modalità tastatore. In caso contrario, utilizzare l'otturatore automatico per la misurazione con una macchina manuale.
Per rimisurare un elemento di riferimento arco, procedere come segue.
Dalla barra degli strumenti Elemento automatico, fare clic su Cerchio
per aprire la finestra di dialogo Elemento automatico (cerchio).
Selezionare la scheda Vision.
Selezionare la scheda Ingrandimento
e regolare l'ingrandimento in modo che corrisponda all'impostazione minima (riduzione).
Spostare la macchina in modo che il bordo inferiore dell'arco (elemento di riferimento B) sia compreso nel campo visivo.
Regolare l'ingrandimento in modo che corrisponda al 75% dell'impostazione massima.
Selezionare la scheda Illuminazione
e impostare Luce superiore su 0% (Off) e Luce inferiore su 35%.
Mettere a fuoco Z, se necessario.
Prendere il primo punto di ancoraggio sul bordo dell'arco utilizzando il puntatore.
Spostare la macchina in modo che il centro dell'Arco (elemento di riferimento B) si trovi all'interno del FOV.
Spostare la macchina in modo che il bordo superiore dell'arco (elemento di riferimento B) sia compreso nel campo visivo. Il bersaglio viene visualizzato.
Modificare Angolo iniziale su 5 e Angolo finale su 85.
Impostare i parametri di posizione su valori esatti: X=0, Y=0, D=16
Dalla scheda Punti rilevati
, fare doppio clic su Normale in Densità e selezionare Alta dall'elenco a discesa per modificare la densità. La raccolta di una densità di punti elevata in questo arco fornisce una maggiore precisione.
Fare doppio clic sulla casella Consistenza e immettere il valore 6.

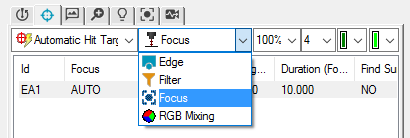

Modificare il parametro di messa a fuoco per impostare la rifocalizzazione automatica prima di misurare l'elemento cerchio. Innanzitutto, selezionare messa a fuoco dall'elenco a discesa, come illustrato di seguito.
Modificare il parametro Messa a fuoco come segue: Messa a fuoco = Sì, Intervallo = 5, Durata = 4
Dalla finestra di dialogo Elemento Automatico, ridenominare l'elemento automatico cerchio predefinito come ELEMENTO DI RIFERIMENTO B.
Fare clic su Test per eseguire il test della misurazione dell'elemento.
Fare clic su Crea, quindi su Chiudi.
Per rimisurare l'elemento di riferimento linea procedere come segue.
Dalla barra degli strumenti Elemento automatico, fare clic su Linea
per aprire la finestra di dialogo Elemento automatico (linea).
Spostare la macchina in modo che l'estremo sinistro del bordo anteriore (elemento di riferimento C) si trovi all'interno del campo visivo.
Regolare l'asse Z per rimettere a fuoco, se necessario.
Prendere il primo punto di ancoraggio sul bordo anteriore sinistro utilizzando il mouse.
Spostare la macchina in modo che il bordo destro (prima di "V") del bordo anteriore (elemento di riferimento C) si trovi all'interno del campo visivo. Prendere il secondo punto di ancoraggio utilizzando il mouse. Il bersaglio viene visualizzato.
Dalla finestra di dialogo Elemento Automatico ridenominare l'elemento automatico linea predefinito in ELEMENTO DI RIFERIMENTO C.
Fare clic su Test per eseguire il test della misurazione dell'elemento.
Fare clic su Crea, quindi su Chiudi.
