In PC-DMIS Vision, i bersagli vanno posizionati su un elemento per acquisire i punti misurati. Il tipo di bersaglio utilizzato viene scelto automaticamente in base all'elemento da misurare. Nell'esempio sotto riportato, per misurare un elemento linea viene utilizzato un bersaglio rettangolare. Per misurare un elemento cerchio viene utilizzato un bersaglio rotondo.

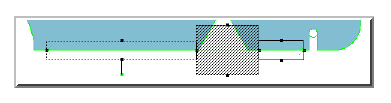

Esempi di bersagli linea e cerchio
Gli elementi possono essere misurati da uno o più bersagli. Nei tre esempi sotto riportati, la linea viene misurata con tre bersagli e quello centrale non viene utilizzato per raccogliere i dati.
Esempio di linea misurata con tre bersagli
La dimensione dell'elemento da misurare determina la copertura del bersaglio. Ad esempio, un piccolo cerchio compreso nel FOV può essere misurato con un solo bersaglio, mentre un cerchio grande che supera il FOV richiede più bersagli che coprano la circonferenza. Una volta selezionato l'elemento automatico da misurare, i bersagli vengono creati nei seguenti modi:
Selezionando un elemento dal modello CAD.
Immettendo manualmente il valore nominale.
Creando punti di ancoraggio del bersaglio.
Ulteriori informazioni sono disponibili nell'argomento "Misurazione degli elementi automatici con un tastatore Vision".
