접촉 경로 속성과 함께 작업하기

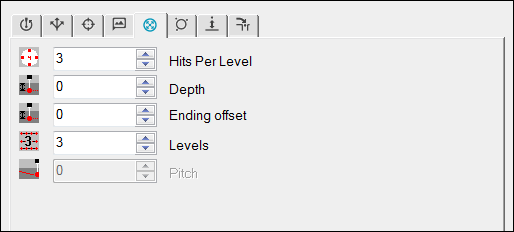

프로브 도구상자- 접촉 경로 속성 탭

접촉 경로 속성 탭은 자동 특성 대화상자 (삽입 | 특성 | 자동) 가 열리고 접촉 프로브가 활성화되었을때 보여진다. 이 탭은 접촉 프로브를 사용하는 자동 특성을 위한 여러 접촉 속성을 변경하기 위해 사용할 수 있는 여러 항목을 포함한다.

접촉 대상 보여주기 토글 아이콘 을 사용해서 이들 속성이 측정에 어떻게 영향을 미칠지를 이해하기 위한 유용한 방법은 경로와 접촉을 보여주는것이다.

자동 특성 대화상자에서 특성의 유형에 따라, 이 탭은 다음의 항목을 하나 또는 그이상 변경할 수도 있다.

접촉

이 항목은 라인, 원, 타원, 그리고 원형 슬롯 자동 특성을 지원한다. 그것은 특성을 측정하기 위해 사용되는 접촉의 수를 정의한다. 지정된 접촉수는 나타낸 시작과 끝 각도 사이에서 동등하게 간격을 둔다.

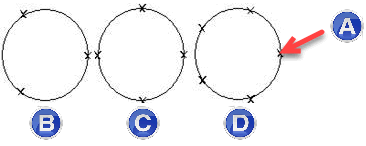

접촉의 위치

(A) - 시작 각도

(B) - 3 접촉

(C) - 4 접촉

(D) - 5 접촉

길이 값을 입력하지 않으면 (또는 값이 0 이면), PC-DMIS 는 현재의 프로브 팁의 지름을 지점간의 거리로 사용한다.

깊이

이 항목은 가장자리 지점, 라인, 원, 타원, 원형 슬롯, 사각 슬롯, 홈 슬롯, 그리고 다각형 자동 특성을 지원한다. 그것은 PC-DMIS 가 특성 자체에서 접촉을 수행하고 그것의 주변 샘플 접촉을 수행하는 곳을 정의한다.

자동요소

설명

가장자리 지점, 홈 슬롯

일, 이, 또는 삼 샘플 접촉이 나타나면, 깊이 값은 측정된 표면 값에서 적용된다.

가장자리 지점을 위한 깊이

A - 목표 접촉
B - 샘플 접촉
C - 깊이

원, 타원, 원형 슬롯, 사각 슬롯, 다각형

이들 특성들을 위해, 깊이 값은 일반적으로 IJK 중앙라인 벡터를 따르는 플러스 오프셋 거리로 적용된다. 벡터는 각 특성의 중앙지점에서 시작한다. 마이너스 깊이 값들이 허용될지라도, 이것은 이들 특성들의 측정들을 바탕으로한 접촉을 위해 권장되지 않는다. 예를들어, 이들 두 경우를 고려한다:

  • 사례 1: 이론상의 중앙 지점이 외부 특성의 가장 밑에 있다면, 깊이는 특성 가장 밑으로부터의 거리가 될 것이다.

  • 사례 2: 이론상의 중앙 지점이 외부 특성의 상부에 있다면, 깊이는 특성 상부로부터의 거리가 될 것이다.

첫번째 경우의 마이너스 값은 프로브가 특성을 둘러싼 표면 물질로 이동하게 한다, 충돌을 일으킬 수 있다.

프로브가 특성을 올바르게 접촉하도록 하기 위해 두번째 사례에서는 마이너스 값을 원할 것이다, 그러나 플러스 깊이 값은 접촉할 프로브를 위해 어떤 물질도 존재하지 않는 특성 위로 프로브를 이동할 것이다.

중요 고려사항:

중앙선 벡터 (IJK): 특성의 벡터는 특성이 있는 평면의 반대방향을 가리켜야 한다 (2D 특성). 샘플 접촉이 (2D 또는 3D 특성) 포함되면, 그 벡터는 그 샘플 접촉을 위한 접근 벡터를 반영해야 한다.

높이 또는 길이: 특성이 마이너스 값으로 길이 또는 높이를 가졌다면, 벡터 방향은 뒤집힌다.

플러스 깊이가 적용되는 (IJK’) 벡터의 방향은 이들 조건을 기반으로 변경된다:

외부 특성:

IJK' = IJK 특성이 높이/길이 >= 0 을 가지는 경우;

IJK' = - IJK 특성이 높이/길이 < 0 을 가지는 경우.

내부 특성:

내부 특성을 위한 IJK' 는 외부 특성의 반대 방향을 가리킨다.

라인

거리는 선의 벡터와 가장자리 벡터에 수직을 이루는 벡터를 따라 플러스 값으로 적용된다.

선의 깊이는 현재 좌표계와 관련된 접촉의 방향에 따라 좌우된다. 예를 들면, 전형적인 방향(X/오른쪽, Y/뒤, 그리고 Z/위), 을 사용자가 가지고 있다면 그리고 사용자가 모델의 왼쪽에서 오른쪽으로 첫째와 둘째 접촉을 한다면, 사용자는 플러스 깊이 값을 사용해야한다. 그러나, 사용자가 모델의 오른쪽에서 왼쪽으로 첫째와 둘째 접촉을 한다면, 사용자는 마이너스 깊이 값을 사용해야한다.

시작 깊이

이 항목은 원기둥과 원뿔 자동 특성을 지원한다.

이 비디오를 보기 위해 인터넷과 연결되어 있어야 한다.

끝 깊이

이 항목은 원기둥과 원뿔 자동 특성을 지원한다.

끝 오프셋

이 항목은 원기둥과 원뿔 자동 특성을 지원한다.

접촉 (총계)

이 항목은 구체 자동 특성을 지원한다.

레벨당 접촉

이 항목은 원기둥과 원뿔 자동 특성을 지원한다.

원기둥 또는 원뿔을 측정하기 위해 적어도 여섯개 접촉과 두 레벨이 필요하다 (각 레벨에서 세 접촉).

행당 접촉 또는 링당 접촉

이 항목은 평면 자동 특성을 지원한다.

측면당 접촉

이 항목은 다각형 자동 특성을 지원한다. 그것은 다각형 특성의 면당 수행된 접촉의 수를 정의한다.

레벨

이 항목은 원기둥, 원뿔 그리고 구 자동 특성을 지원한다. 그것은 특성을 측정하기 위해 사용되는 레벨의 수를 정의한다. 일 보다 큰 정수는 사용될 수 있다. 첫 레벨의 접촉은 시작 깊이에서 수행된다. 마지막 레벨의 접촉은 끝 깊이에서 수행된다.

피치

이 항목은 원과 원기둥 자동 특성을 지원한다. 나사산으로된 구멍과 볼트를 위해, 경각 값(또한 "인치당 나선"으로 알려진)은 특성의 축을 따라 나선간의 거리를 정의한다. 이것은 나선으로된 구멍과 볼트을 더 정확하게 측정할 수 있게 한다. 값이 0 을 제외한 어떤 값이라면, PC-DMIS 는 자동 특성 대화 상자에서 시작 각도끝 각도 값을 사용해서 특성의 이론상의 축을 따라 간격을 둔 특성의 접촉을 수행한다.

다양한 나선 크기를 위한 경각 값에 관한 상세 정보는, (ASME 표준과 같은) 타당한 권한을 참조하시오.

예: 원의 주위에 동등한 간격을 둔 네개의 접촉으로 원을 측정하고 있다면:

가로행

이 항목은 평면과 구체 자동 특성을 지원한다. 그것은 특성을 측정하기 위해 사용되는 행의 수를 정의한다.
