프로브 팁을 조정하면 프로브 팁의 위치와 지름을 PC-DMIS 에 알린다. 프로브 팁을 조정할때까지 측정 루틴을 실행할 수 없고 부품을 측정할 수 없다. 용어 "조정" 과 "수정"은 혼용된다.
조정 절차를 시작하기 위해:
프로브 유틸리티 대화상자(삽입 | 하드웨어 정의 | 프로브)에서, 활성 팁 목록 이 반드시 원하는 팁 각도를 포함하도록 한다.
목록에서 조정하고자하는 프로브 팁 또는 팁들을 선택한다.
프로브를 측정 대화상자를 보여주기 위해 측정을 클릭한다.
프로브 교환장치가 있고 현재 활성인 프로브 파일이 프로브 헤드의 프로브 구성이 아니라면, PC-DMIS 는 현재 로드된 프로브 구성을 자동으로 제거하고 필요한 것을 선택한다.

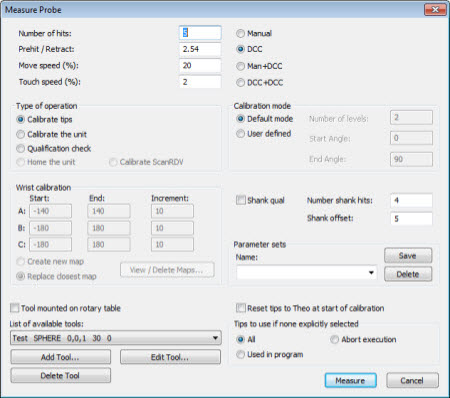

프로브 측정 대화상자
프로브를 측정 대화상자는 프로브 조정의 목적을 위한 측정에 적용하는 설정을 보여준다. 원하는 선택사항이 선택되었을때, 시작하기 위해 측정 을 클릭한다.
조정 전의 요구사항
조정 절차를 시작하기 위해, 조정 도구를 정의해야 한다. 도구에 수행되어야 하는 측정의 유형은 도구의 유형(일반적으로 SPHERE)과 팁의 유형(BALL, DISK, TAPER, SHANK, OPTICAL)에 따라 달라진다.
목록에서 현재 정의된 조정 도구를 선택하기 위해, 사용가능한 도구의 목록 을 클릭한다.
사용가능한 도구 목록에 추가될 새로운 조정 도구를 정의하기 위해 도구를 추가 을 클릭한다.
현재 정의된 조정 도구의 구성을 변경하기 위해 도구를 수정 을 클릭한다.
현재 정의된 조정 도구를 삭제하기 위해, 도구를 삭제 를 클릭한다.
조정이 시작됐을때
PC-DMIS 는 조정 도구가 이동되었는지를 묻는 두가지 스타일의 메시지 중 하나를 보여준다. 유형은 조정 도구를 찾기 위해 DCC 접촉을 사용하는 기계의 능력에 따라 다르다:
YES/NO 메시지 상자
이 메시지 상자는 DCC 접촉을 사용해서 조정 도구를 찾는 능력을 지원하지 않는 기계를 위해 나타난다 (수동 전용 기계와 같은):
조정 도구가 이동되었거나 기계 영 지점이 변경되었는가? 경고: 팁이 TIP1로 회전하려하고 있다!
예 아니오
이동된 조정 도구 대화상자
이동된 조정 도구 대화상자는 측정 기계와 프로브 구성이 DCC 접촉을 사용해서 조정 도구를 찾는 능력을 지원하면 나타난다:

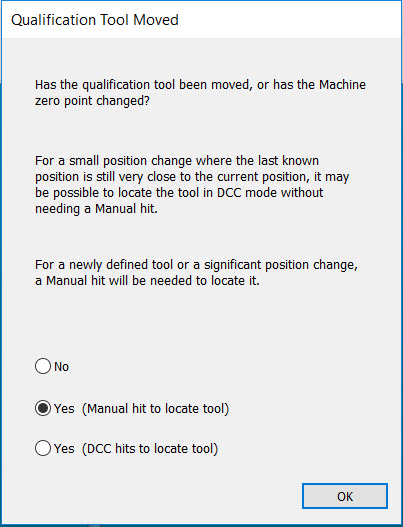

이동된 조정 도구 대화상자
아니오 를 선택하면, PC-DMIS 는 실행 대화상자를 보여준다. 그것은 그들이 선택된 측정 방법 (수동 모드에서의 작업과 같은) 에 타당하지 않는 한 수동 접촉은 필요하지 않다.
브리지-유형 CMM의 접촉 프로브의 경우, PC-DMIS는 자동 조정 루틴을 계속한다.
예 (도구를 찾기위한 수동 접촉)를 선택하면, PC-DMIS 는 실행 대화상자를 보여준다. 그것이 조정 절차를 계속하기 전에, 수동 모드(도구 유형에 따라 다름) 로 하나 이상의 접촉을 수행해야 한다.
브리지-유형 CMM의 접촉 프로브의 경우, 도구 위치를 찾기 위해 수동으로 구의 접촉을 수행해야 한다.
예 (도구를 찾기위한 수동 접촉) 를 선택하면, PC-DMIS 는 실행 대화상자를 보여주고 자동적으로 조정 도구를 찾기 위해 DCC 접촉을 사용하려 한다. 이전의 위치와 거의 동일한 곳에 조정 도구를 재배치했을때 이전이 옵션을 사용할 수 있다.
조정 중 브리지 CMM의 다리 충돌 확인 정보
이 시점에서, 브리지-유형 CMM의 접촉 프로브의 경우, PC-DMIS는 충돌 확인 대화 상자를 보여준다. 그것은 다리 충돌 확인을 실행하고자 하는지 묻는다.

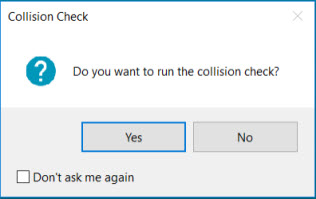

충돌 확인 대화상자 - 충돌 확인 메시지
아니오를 선택하면, PC-DMIS가 표준 조정 루틴을 계속한다 (다리 충돌 확인을 수행하지 않는다).
Yes로 답하면, PC-DMIS는 설정 옵션 대화 상자의 부품/기계 탭 의 CMM 한계 영역의 현재 한계와의 충돌을 확인한다. 필요한 경우, PC-DMIS는 안전 이동(움직임)을 추가한다. PC-DMIS는 현재 확인중인 팁의 이름이 있는 충돌 확인 대화 상자를 보여준다:

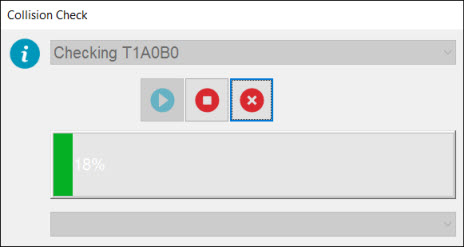

충돌 확인 대화상자 - 팁 이름
다리 충돌 확인을 실행하는데 몇 초가 걸린다. 시간은 선택된 팁 수에 따라 다르다. 확인을 중지하거나 취소하기위해 중지 또는 취소 버튼을 사용할 수 있다. 필요하면, PC-DMIS는 CMM 다리 충돌을 피하기 위해 안전 움직임 (X 또는 Y를 따라 팁 철회)을 추가하고 판, 지붕 또는 게이지 구와의 충돌을 피하기 위해 Z의 안전 이동을 추가한다.
PC-DMIS가 다리 충독 확인 실행 후, 필요하면 안전 동작으로 개선된 조정 루틴을 실행한다.
몇가지 상황에서, 다리 충돌 확인은 자동으로 해결할 수 없는 충돌을 일으키는 프로브 팁 회전을 발견할 수 있다. 이들의 경우, 조정은 안전하게 실행될 수 없고 PC-DMIS 는 조정을 중단한다. "조정할 수 없음" 메시지를 보여주고 문제의 팁 이름을 보여준다.
다리 충돌 확인은 PC-DMIS 인터페이스로 직접 조정 루틴을 실행할 때만 사용할 수 있다. 자동화 기능 또는 AUTOCALIBRATE 명령과 작동하지 않는다.
측정이 완료될 때
측정을 끝냈을때, PC-DMIS 는 프로브의 유형, 사용된 도구, 그리고 요청된 작업에 타당하게 조정 결과들을 계산한다. 이동된 조정 도구 대화상자에서 두 예 옵션들간의 차이점은 오직 수동 접촉이 측정중에 필요하게 될지의 여부에만 영향을 미친다. 이후의 측정 계산은, 양쪽의 예 옵션들은 동등하다.
조정 후, 각 팁의 간결한 요약은, 프로브 유틸리티 대화상자에서 활성 팁 목록에 보여진다. 조정의 상세 결과를 보기 위해 그 대화상자의 결과 를 클릭한다.
재조정하기
일반적으로, PC-DMIS 는 프로브 팁이 재조정 되어야 하는지를 알 수 없다. 프로브에 변경이 발생하면 반드시 재조정을 수행하도록 한다.
