영역에서 낮은/높은 지점을 찾기 위해, 삽입 | 스캔 | 중앙 을 선택한다. BASICSCAN 대화상자의 CENTER 탭이 나타난다:

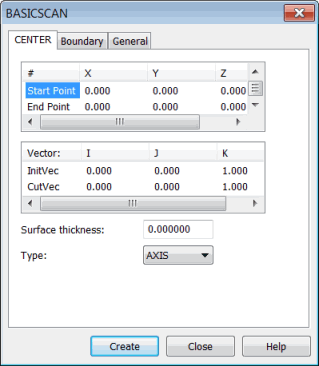

BASICSCAN 대화상자 - CENTER 탭
이 탭은 스캔의 시작 지점과 끝지점을 사용한다 그리고 컨트롤러가 스캔을 실행할 수 있게 한다. 이 스캔의 출력은 한 지점뿐이다.
중앙 방법은, 경계 탭에 경계 조건을 지정할 필요가 없다.
이들 매개변수는 스캔 실행을 제어한다:
시작 지점: 이 지점은 실행이 시작하는 시작지점이다.
끝 지점: 이 지점은 실행이 끝나는 끝지점이다.
직접 지점을 입력할 수 있거나 기계 또는 CAD 에서 그들을 얻을 수 있다.
중앙 기본 스캔을 정의
이들 방법중 하나로 중앙 기본 스캔을 정의할 수 있다:
직접 값을 입력한다. "중앙 기본 스캔 - 유형 값 방법 을 본다.
부품에서 지점들을 측정한다. "중앙 기본 스캔 - 측정된 지점 방법" 을 본다.
그래픽 디스플레이 창에서 CAD 모델의 지점을 클릭한다. "중앙 기본 스캔 - 표면 데이타 방법" 또는 "중앙 기본 스캔 - 와이어 프레임 데이타 방법" 을 본다.
스캔을 만들때, PC-DMIS 는 그것을 편집창에 삽입한다. 다음은 편집창의 중앙 기본 스캔을 위한 명령 라인의 예이다.
SCN4 =BASICSCAN/CENTER,NUMBER OF HITS=1,SHOW HITS=NO,SHOWALLPARAMS=YES
<203.269,88.9,-12.418>,<203.269,90,-12.418>,CutVec=0,0,1,AXIS
InitVec=0,-1,0,IN,THICKNESS=0,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=RELEARN
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
