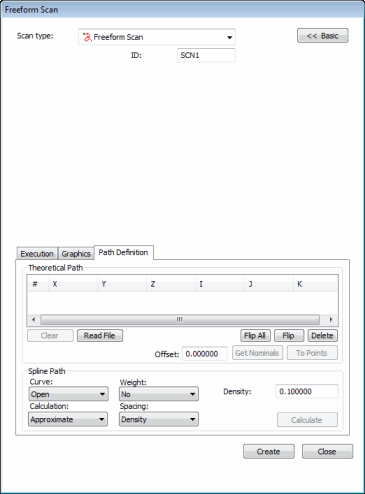

자유형태 스캔 대화상자
자유형식 스캔 대화상자는 표면에 경로를 만들 수 한다. 스캔는 그 경로를 따를것이다. 이 경로는 사용자의 선택에 달려있다: 그것은 곡선 또는 직선이 될 수 있고 많거나 적은 수의 접촉을 가질 수 있다.
스프라인 경로 전 자유형태 스캔의 예:
스프라인 경로 전의 자유형태 스캔
스프라인 경로 후 자유형태 스캔의 예:
스프라인 경로 후 자유형태 스캔
자유형태 스캔을 만들기 위해:
대화상자의 하부에 탭을 보여주기 위해 상급을 클릭한다.
실행과 그래픽 탭에서, 원하는대로 항목을 선택한다.
경로 정의 탭을 선택한다.
이론상의 경로를 정의한다. 이론상의 경로 상자에 접촉을 추가한다. 이것을 수행하기 위해, 그래픽 디스플레이 창에서 부품의 표면을 클릭한다. 각 클릭으로, 오렌지 지점이 부품의 이미지에 나타난다. 다섯개 또는 그 이상의 지점을 가질때, 스프라인 경로 영역에서 계산 버튼은 사용가능해 진다.
필요하면, 개개의 지점을 삭제할 수 있다. 이것을 수행하기 위해, 이론상의 경로 영역에서 한번에 하나씩 그들을 선택하고 삭제 키를 누른다.
원한다면, 스프라인 경로 영역에서 항목을 선택한다, 그런다음 계산하기 를 클릭한다. 이것은 정의했던 이론상의 지점을 따라 스프라인 곡선을 만든다 그런다음 프로브가 따라갈 평탄한 경로를 만들기 위해 이론상의 경로 영역에서 지점을 다시 계산한다.
스캔을 만들기 위해 만들기를 클릭한다. PC-DMIS 의 자동 손목 방법이 사용가능하게 되었지만 조정된 팁을 가지고 있다면, PC-DMIS 는 그것이 조정해야 하는 새로운 프로브 팁을 추가할때 메시지를 보여줄것이다. 다른 모든 경우에, PC-DMIS 는 그것이 필요한 팁 각도에 가장 가까운 조정된 팁을 사용해야할지 또는 필요한 각도로 새로운 비 조정된 팁을 추가할지의 여부를 묻는다.
