직선 특성을 스캔하기 위해, 삽입 | 스캔 | 축 을 선택한다. BASICSCAN 대화상자의 축 탭이 나타난다:

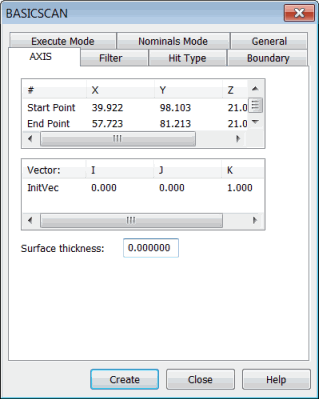

BASICSCAN 대화상자 - AXIS 탭
이 탭은 라인의 시작 지점과 끝 지점을 사용하고, 스캔을 실행할 수 있게 한다.
축 방법:
필터 탭의 거리 옵션 사용을 허용
접촉 유형 탭의 벡터 유형 사용을 허용.
경계 탭에 지정되는 경계 조건이 필요하지 않다.
스캔 실행을 제어하는 두가지 매개변수는:
시작 지점: 이 지점은 실행이 시작하는 시작지점이다.
끝 지점: 이 지점은 실행이 끝나는 끝지점이다.
직접 지점을 입력할 수 있거나, 기계 또는 CAD 에서 그들을 얻을 수 있다.
축 기본 스캔 정의하기
이들 방법중 하나로 축 기본 스캔을 정의할 수 있다:
직접 값을 입력한다. "축 기본 스캔 - 유형 값 방법" 을 본다.
부품에서 지점들을 측정한다. "축 기본 스캔 - 측정된 지점 방법" 을 본다.
그래픽 디스플레이 창에서 CAD 모델의 축을 정의하기 위해 지점을 클릭한다. "축 기본 스캔 - 표면 데이타 방법" 또는 "축 기본 스캔 - 와이어 프레임 데이타 방법" 을 본다.
스캔을 만들때, PC-DMIS 는 그것을 편집창에 삽입한다. 다음은 편집창의 축 기본 스캔을 위한 명령 라인의 예이다.
SCN3 =BASICSCAN/AXIS,NUMBER OF HITS=10,SHOW HITS=NO,SHOWALLPARAMS=YES
<75.149,90.467,0>,<78.2,62.832,0>
InitVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=FINDNOMS,10
ENDSCAN
