단계 13: 기존의 특성에서 새 특성 구성

이 단계에서, 기존 특성에서 새 특성을 만들기위해 구성된 특성을 사용한다:

1. 선 구성 대화상자를 열기 위해 삽입 | 특성 | 구성된 | 선 을 선택한다.

2. 포인터로, 그래픽 디스플레이 창에서 CIR8 과 CIR4 를 클릭한다. 선 구성 대화상자의 목록 상자에서 원 특성을 또한 선택할 수 있다. 원을 선택할때, PC-DMIS 는 그들을 하이라이트한다.

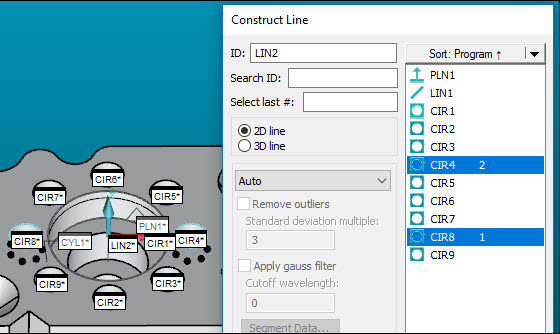

CIR8 및 CIR4가 선택된 상태의 선 구성 대화상자

3. 자동 옵션을 선택한다.

4. 2D 라인 옵션을 선택한다.

5. 그것들의 두 특성의 중심에서 LIN2를 구성하기위해 만들기 버튼을 클릭한다. PC-DMIS 는 라인을 만들기 위해 가장 효과적인 구성 방법을 사용한다.

6. 이제, LIN3을 만들기위해 CIR6 과 CIR2 사이에 또다른 2D 선을 만든다.

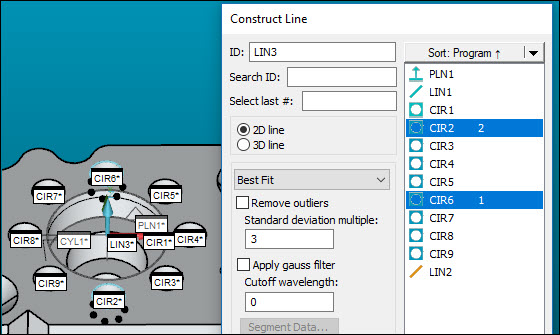

CIR6 및 CIR2가 선택된 상태의 선 구성 대화상자

7. 선 구성 대화상자를 닫기 위해 닫기를 클릭한다.

두 라인 (LIN2 및 LIN3) 과 그들 특성 ID 는 그래픽 디스플레이 창과 편집창에 나타난다:

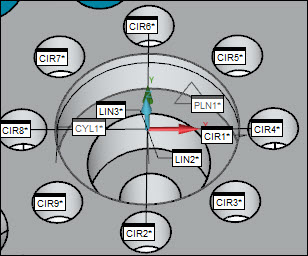

그래픽 디스플레이 창에 구성된 라인

특성 구성 방법에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "기존의 특성에서 새로운 특성 만들기" 장을 본다.

다음 단계로 이동: "팁 변경 명령 추가"
