패턴

패턴 대화상자를 열기 위해 수정 | 패턴 을 선택한다. 이 대화상자는 수정 | 패턴으로 붙여넣기 메뉴 항목을 선택할때 사용될 오프셋을 정의할 수 있게 한다.

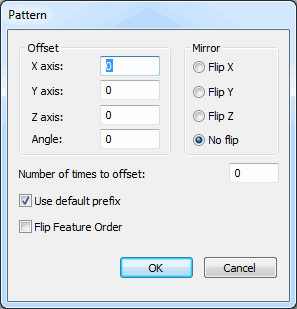

패턴 대화상자

패턴을 만들기 위해:

1. 패턴 대화상자를 연다.

2. 원하는 오프셋 값을 입력한다.

3. 원하는 거울 복사 옵션을 선택한다.

4. 오프셋할 횟수 상자에 오프셋 횟수를 입력한다.

5. OK 를 선택한다.

6. 임의로, 현재 설정을 변경하지 않고 대화상자를 닫기위해 취소 버튼을 클릭한다.

X, Y, Z 오프셋

이들 상자는 X, Y, 그리고 Z 오프셋을 패턴의 사이에서 설정할 수 있게 한다. PC-DMIS 는 이들 오프셋 값으로 붙여넣기한 특성 (또는 특성의 세트)의 이론상의 X, Y, 그리고 Z 데이타를 오프셋한다.

각도 오프셋

각도 상자는 패턴 사이의 각도 오프셋을 설정할 수 있게 한다.

데이타가 패턴의 중앙에 있는 구멍인 볼트 구멍 패턴으로 많은 구멍의 지점 위치를 측정할때 각도 오프셋은 유용할 수 있다. PC-DMIS 는 원점의 주위의 오프셋을 회전한다.

X, Y, Z 오프셋과 뒤집기로 각도 오프셋을 사용할 수 있다. PC-DMIS 는 다음의 순서로 이들 오프셋을 적용한다: 뒤집기, 회전, 그리고 이동.

오프셋 할 횟수

이 옵션은 PC-DMIS가 패턴을 오프셋하는 횟수를 설정할 수 있게 한다. 현재의 값을 변경하기 위해, 새 값을 입력한다. 기본값은 1 이다.

X, Y, Z 의 뒤집기

X 뒤집기, Y 뒤집기, 또는 Z 뒤집기 옵션은 붙여넣기된 패턴을 위해 선택된 X, Y, 또는 Z 축을 뒤집는다.

기본 접두어 사용하기

기본 접두어 사용 표시란은 특성을 붙여넣기위해 패턴으로 붙여넣기 메뉴 항목을 사용할때 PC-DMIS 가 기본 ID 접두어 사용할지의 여부를 지정한다.

• 이 표시란을 선택하면, 패턴으로 붙여넣기 메뉴 항목은 새 특성을 붙여넣기할때 기본 ID 접두어를 사용한다.

• 이 표시란의 표시를 지우면, 패턴으로 붙여넣기 메뉴 항목은 기본 특성 명으로 각 특성 ID 를 사용하고 증가와 숫자 접미사를 추가한다.

많은 라인을 붙여넣기할때 기본 접두어를 사용하지 않으면, 각 특성 ID가 새 패턴을 나타내기 때문에 처리 시간이 더 길다.

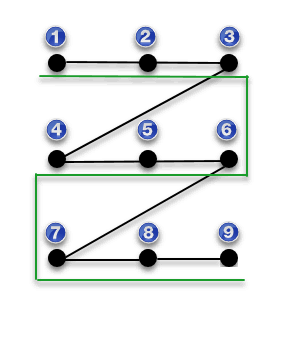

특성 순서 뒤집기

특성 순서 뒤집기 표시란은 붙여 넣기한 특성의 순서를 뒤바꾼다.
