기계 정의하기

삽입 | 하드웨어 정의 | 기계 메뉴 옵션은 가상 기계를 적재 대화상자를 보여준다.

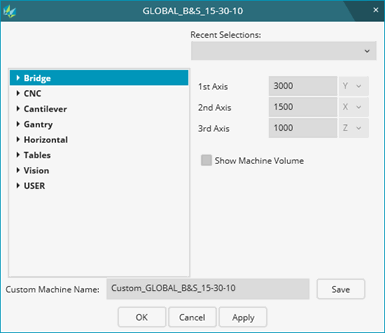

가상 기계 적재하기 대화상자

이 대화상자로, 프로브와 부품 모델과 함께 그래픽 디스플레이 창에 보여지고 애니메이션 되는 가상 계측기 또는 가상 테이블을 선택하거나 만들 수 있다.

샘플 가상 기계

부품 모델과 기계 모델을 모두 그래픽 디스플레이 창으로 받고, 뛰어난 수동 기계 오프셋 또는 회전이 없는 경우, PC-DMIS는 부품 모델을 기계 모델의 테이블에 자동으로 배치한다.

설정 옵션 대화상자의 부품/기계 탭에서 수동 x,y,z, 오프셋 또는 회전이 있는 경우, 부품 모델을 기계 테이블에 배치하기 위해 그 탭의 자동 지점 버튼을 사용해야 한다. 자동 지점 버튼에 대한 상세 정보는, "선호 설정: 소개" 단락에서 "부품 설정 영역" 항목을 본다.

전체 가상 기계를 보여주지 않고 대신 가상 테이블만 (또는 CMM 베이스플레이트)을 보여주고자 할 수 있다. 기계의 목록의 테이블 카테고리에서 옵션을 선택해서 이것을 수행 할 수 있다.

샘플 가상 테이블

가상 테이블은 tablesonly.dat 파일에 정의된 테이블의 목록에서 온다. 필요에 맞는 테이블을 포함하도록 .dat 파일을 수정할 수 있다.
