측정 각도

측정 각도 대화상자

삽입 | 측정 | 각도 메뉴 옵션은 선택된 특성과 두번째 선택된 특성 또는 좌표 축 사이의 각도를 계산한다.

측정된 값은 각도이다 (파란색). 각도 공차 밴드는 또다른 각도이다 (검정색).

2D 각도 유형의 경우, PC-DMIS 는 현재의 작업 평면에 벡터를 투영하고, 그것은 첫번째 특성에서 두번째 특성 또는 축까지의 각도를 계산한다.

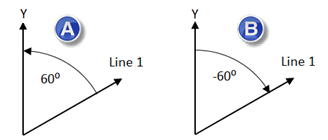

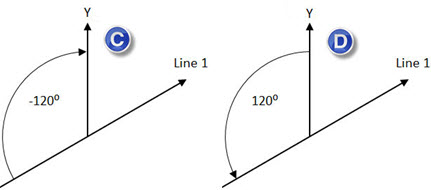

그것이 시계 반대 방향으로 각도를 계산하면, PC-DMIS 는 플러스 각도를 제공한다. 그것이 시계 방향으로 각도를 계산하면, 그것은 마이너스 각도를 제공한다.

까지 와 에서 옵션은 계산의 방향과 얻어진 부호 (양 또는 음)를 결정한다:

까지 를 선택하면, PC-DMIS 는 특성 1 에서 특성 2 (또는 선택된 축) 까지의 각도를 계산한다.

에서 를 선택하면, PC-DMIS 는 특성 2 에서 특성 1 (또는 선택된 각도) 까지의 각도를 계산한다.

기본값에 의해, PC-DMIS 는 특성 1 에서 특성 2 (또는 선택된 축) 까지의 각도를 사용한다. 보충(추가) 각도 (180도 - 각도)를 원한다면, 보충 각도 상자를 표시한다.

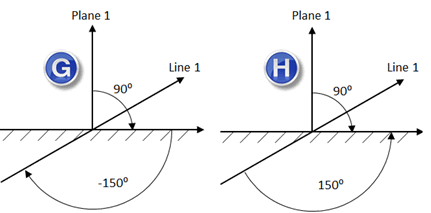

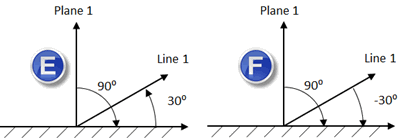

이들 특성 (또는 특성 유형) 중 하나를 선택하면, PC-DMIS 는 표면을 따라 벡터를 나타내기 위해 90도 시계 방향으로 표면 법선 벡터를 회전한다:

평면

너비를 가진 2D 특성

너비를 가진 3D 특성

중요 변경: 4.3 버전에서, PC-DMIS 는 그것의 각도 계산의 방법을 향상했다. 현재의 버전에 3.7 또는 그 이전의 측정 루틴을 적재하면, PC-DMIS 는 계산됐던 각도 측정 방법이 변경되었다는것과 측정 루틴에서 모든 각도 측정이 업데이트 됐다는것을 알리는 메시지를 보여준다.
