측정 각상 대화상자
삽입 | 측정 | 각상 메뉴 옵션은 평면 또는 선의 각상 오류를 데이타 평면 또는 선으로 계산한다. (한 특성만이 선택되거나 입력되면, PC-DMIS 는 현재 작업면을 데이타로 사용한다.)
직각도 또는 평행성과 유사하게, 각상 측정은 90 도 가 아닌(직각도) 또는 0 도가 아닌 (평행성) 각도를 지정할 수 있게 한다. 예를 들어, 45 도 각도를 지정하면, PC-DMIS 는 공차 밴드를 45 도에서 만들고 접촉이 그 공차 밴드내에 있는지 확인한다.

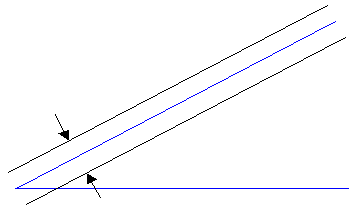

측정된 값은 각도이다 (파란색). 각상의 공차 밴드는 두 평행선이거나 절대 만나지 않는 평면 (검정색) 이다.
