대칭 측정하기

XactMeasure GD&T의 측정을 찾고 있습니까? 그렇다면, 다음을 본다:

ID Feature Search ID Feature List box Last Two button Clear button Tolerance for Symmetry Dimensions Output To area Display check box Edit button Create button Close button Units area Analysis area

측정 대칭 대화상자

삽입 | 측정 | 대칭 메뉴 옵션은 데이타 특성과 함께 지점 세트의 대칭, 또는 데이타 특성과 함께 두 반대의 선의 대칭을 계산한다.

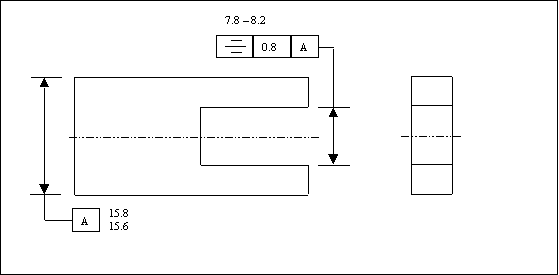

도형 측정과 공차의 표준에 따라, 다음의 그래픽은 대칭 측정이 어떻게 보여지고 해석되는지를 나타낸다.

대칭 측정

대칭 측정 - 분석

1 - 데이타 특성 A 의 중앙 평면.

2 - 지점 측정의 순서.

3 - 0.8 넓은 공차 영역.

4 - 교체 지점과 함께, 반대된 요소.

5 - 계산된 중간 지점

이전 그래픽의 설명

크기와 RFS의 한계내에서, 슬롯의 반대쪽 요소의 모든 중앙 지점은 반드시 0.8 만큼 떨어진 두개의 평행 평면 사이에 있어야 하고, 두 평면은 데이타 평면 A 주위에서 동일하게 위치하고 있다. 명시된 공차와 데이타 참조는 RFS 으로만 적용할 수 있다.

대칭이 정의되는 방법 때문에, PC-DMIS 는 대칭 측정을 위해 사용될 수 있는 특성을 제한한다. 지점 사이에서 중간 지점을 찾기 위해 지점은 반드시 데이타 주위에서 동일하게 위치해야하기 때문에, 사용자는 윤번의 지점을 가진 특성 세트나 또는 동일수의 지점을 가진 두개의 마주보는 선을 반드시 선택해야 한다.

더 많은:

SYMMETRY 옵션을 사용해서 특성을 측정하기 위해:

대칭을 위한 플러스 공차
