두께 게이지 명령은 2D 두께와 게이지 위치를 계산하고 보고한다.
PC-DMIS는 2차 특성 법선을 1차 특성 게이지 지점에 관통해서 두께를 결정하기 때문에 두께 게이지 명령은 1차 및 2차 특성이 필요하다. 두께 게이지 명령을 만들 때, 소프트웨어는 두께 게이지 대화상자에서 선택할 유효한 특성만을 보여준다.
두께 게이지 명령은 다음의 특성 유형만 지원한다:
두께 스캔
선형 스캔
프로파일 2D
선형 스캔과 프로파일 2D 를 어떤 조합으로도 사용할 수 있다. 그러나, 그것이 두면의 데이타를 포함하기 때문에 두께 스캔만을 사용할 수 있다.
두께 게이지 명령을 만들기위해:
1차 및 2차 특성을 만든다.
두께 게이지 대화상자를 열기위해 삽입 | 게이지 | 두께 를 선택한다.

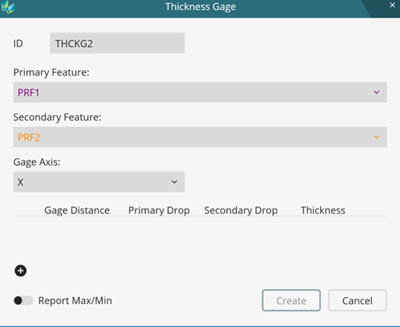

두께 게이지 대화상자
QuickMeasure 도구바 (보기 | 도구바 | QuickMeasure) 에서 두께 게이지 대화상자를 또한 사용할 수 있다. 게이지 드롭다운 화살표를 클릭한다음 두께 게이지
버튼을 한다.
각각의 1차 특성 및 2차 특성 목록에서 1차 및 2차 특성을 선택한다. 소프트웨어는 현재 좌표일치의 표면 또는 절단 벡터를 기반으로 목록 항목을 채운다.
게이지 축을 선택하고 관심 지점 (POI)을 정의한다. 상세 정보는, "관심 지점 (POI) 정의 및 보고"를 참조한다.
보고서에 두께 게이지를 추가하기위해, 보고서 최대/최소 버튼을 클릭한다.
두께 게이지를 만들기위해 만들기를 클릭한다.
두께 게이지 명령을 만들 때, 소프트웨어는 편집창에 명령을 위해 선택된 측정을 추가한다:

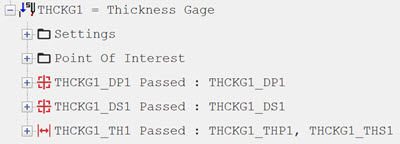

편집창의 두께 게이지 명령의 예
PC-DMIS 는 두께 게이지 명령에 의해 만들어진 측정을 명령의 내부 측정으로 간주한다. 이 때문에, 편집 창에서 그것들을 삭제하거나 잘라내어 붙여넣을 수 없다.
두께 게이지 대화상자를 보여주기위해 커서가 내부 측정 위에 있는 동안 F9 키를 누를 수 있다.
PC-DMIS는 두께 게이지 명령에 의해 만들어진 특성을 내부 명령으로 간주한다. 이 때문에, 그것들을 좌표일치, 구성, 측정 및 지정에서 사용할 수 있다.
