프로브 도구 상자 - CWS 매개변수 탭
시스템이 타당하게 구성되었을 때 프로브 도구상자 대화상자의 CWS 매개변수 는 사용될 수 있다:
CWS 는 활성 레이저 시스템으로 구성되어야한다. 일반적으로, 이것은 시작 절차중에 또는 서비스 엔지니어로 공장에서 로컬로 수행된다.
시스템이 타당하게 구성되었을때, 반드시 정확한 속성들을 가진 프로브를 정의해야 한다. 프로브는 프로브 유틸리티 대화상자를 사용해서 구성된다. OPTIVE_FIXED 선택과 CWS가 포함된 렌즈를 사용해야 한다. 이것은 USRPROBE.DAT 파일에서 정의되어야한다. 이것은 또한 일반적으로 현지 공장에서 제공된다.

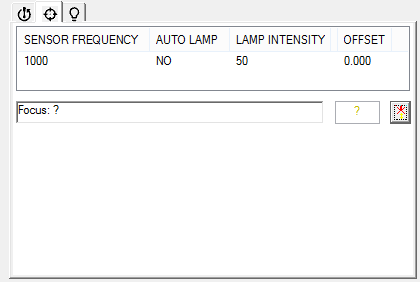

탭의 열은 다음 정보를 포함할 수 있다:
+ 공차
측정을 위한 높은 공차 값을 정의한다.
- 공차
측정을 위한 낮은 공차 값을 정의한다.
감지기 빈도 (측정 속도)
측정 속도는 광 감지기가 시간의 단위 당 기록하는 측정된 값의 수를 설정한다. 예를 들어, 측정 요금은 2,000 Hz 에서 지정되었을때, 2000 측정 값이 초당 기록된다. 디스플레이의 강도 표시기는 정확한 설정을 선택하는데 도움이 될 수 있다.
설정 범위
대개, 가능한한 짧은 시간에 최대한 많은 측정 값을 얻기 위해 가능한 가장 높은 측정 속도로 측정하려고 노력해야한다. 매우 낮은 반사율을 가진 표면들의 경우에, 그것은 측정 속도를 줄일 필요가 있을 수 있다. 이것은 광 센서의 CCD 라인을 더 오래 비추는 효과가 있어서 반사 강도가 매우 낮더라도, 그것이 측정을 수행할 수 있게 한다.
높은 반사 표면의 CCD-라인 과변조(過變造)와 작은 측정 속도는 측정 오류가 일으킬 수 있다. 강도 표시기가 ,, INT: 999" 메시지를 깜박를 보여주면, 과변조(過變造)가 발생한다. 과변조(過變造) 가 발생했을때, 그 다음 높은 측정 속도는 선택되어야 한다. 최대 측정 속도 (CHRocodileS의 2000 Hz, CHR150E의 1000Hz)가 이미 지정되었다면, 반사된 강도는 두 가지 방법 중 하나를 줄일 수 있다:
측정 범위의 상단 또는 하단 한계에서 감지 머리를 배치해서
autoadaptfunction를 (AUTO LAMP 매개 변수가 YES 로 지정된) 사용해서. 이것은 부품 반사에 따라 램프의 강도를 계속적으로 변경할것이다. 여기서, 어두운 참조는 사용되지 않는다. 이것은 PCDMIS에서 지원되는 방법이다.
AUTO LAMP (램프 강도 조정한다)
램프 밝기 조정에서, LED의 관련 진동 지속 시간과 광원의 밝기를 선택할 수 있다.
높은 반사 표면이 측정되고 가장 높은 측정 속도가 여전히 과변조를 일으키면, 노출 시간을 줄이는것이 타당하다.
반사율이 낮은 표면이 높은 측정률로 측정되는 경우, 이것은 긴 펄스 지속 시간에 의해 달성될 수 있다.
자동 램프: 켜짐
기능이 꺼졌을때, 현재의 LED 의 빛의 강도가 사용된다.
자동 램프: YES
노출 시간 동안 LED 의 플래시 시간의 독립적 조정은 가변 표면에 측정할때 보다 쉽게 자동으로 최고의 강도 설정과 최적의 신호 대 잡음의 비율을 받게 한다.
램프의 밝기는 변조 된다 그래서 변조 진폭의 정의된 비율이 달성된다. 값은 0 % 에서 75 % 범위에 존재할 수 있다. 대부분의 응용 프로그램을 위해, 20 % 40 % 사이의 밝기 값이 권장된다.
노출 시간 (밝기 값)
AUTO LAMP 매개변수가 YES 로 설정되면, 노출 시간 (밝기 값) 은 여기에서 선택될 수 있다.
램프의 밝기는 변조 된다 그래서 변조 진폭의 정의된 비율이 달성된다. 값은 0 % 에서 75 % 범위에 존재할 수 있다. 대부분의 응용 프로그램을 위해, 20 % 40 % 사이의 밝기 값이 권장된다.
FILTER [SENSOR INTENSITY] (감지 한계값)
한계치 감지 지정에서, 소음과 측정 신호 사이의 한계치의 값은 지정될 수 있다. 이 한계치 이하인 높은 값은 유효하지 않은 값으로 인식되고 측정 값 "0" 으로 디스플레이에 보여진다.
유효한 측정을 위해, 강도는 CHRocodileS 의 0 과 999 사이에 존재해야 한다 또는 CHR150E 의 0 과 99 사이에 존재해야 한다; 그렇지 않으면, 측정 속도는 변경되어야 한다.
낮은 반사율이 있는 표면까지의 거리가 측정되면, 반사된 빛의 강도는 너무 낮게 될 수 있고, 측정 속도는 반드시 감소 되어야 한다. 1 kHz 보다 낮은 측정 속도를 위해, CHRocodileS 의 40 의 한계치 또는 CHR150E 의 25 가 권장된다. 이것은 소음보다 약간 높은, 측정이 정확하지 않게 만드는 아주 낮은 강도의 측정 값의 사용을 방지한다.
1 kHz과 그 이상 (오직 CHRocodileS 만을 위한) 의 측정 속도에서, 15의 한계치는 완전히 장치의 능력을 완전히 사용하는것이다.
오프셋
이것은 기계가 측정 위치 이외에도 측정 방향으로 이동할 오프셋이다.
