점구름 연산자 대화상자 - 지우기 연산자
지우기 연산은 부품의 CAD 모델에 지점의 거리를 사용해서 부적당한 값을 제거한다. 지점의 거리가 최대 거리 의 값보다 크면, 지점은 부적당한 값으로 간주되거나 또는 부품에 속하지 않는다. 이 연산을 사용하기 위해, 적어도 만들어진 어림 좌표일치를 반드시 가지고 있어야 한다 ("점구름/CAD 좌표일치" 를 본다).
점구름에 지우기 연산을 적용하기 위해, 점구름 도구바에서 점구름 지우기 (
) 를 클릭하거나, 작업 | 점구름 | 지우기 를 선택한다. 이것은 즉시 점구름을 지운다.
점구름 연산자 대화상자를 보여주기 위해 삽입 | 점구름 | 연산자 를 선택한다. 연산자 목록에서 지우기를 선택한다.

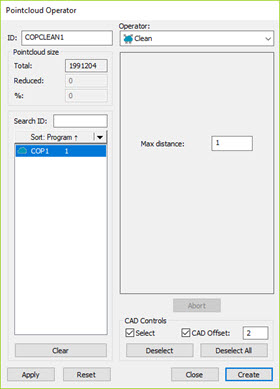

지우기 연산자의 대화상자는 다음의 옵션을 포함한다:
최대 거리 - 지점이 부적당한 값으로 간주되는 CAD 모델의 지점의 최대 거리를 나타내기위해 값을 입력한다.
CAD 컨트롤: 선택 표시란을 선택하면, 지우기 작업이 영향을 미칠 그래픽 디스플레이 창에서 CAD 표면을 클릭할 수 있다. 소프트웨어가 선택된 표면을 적색으로 하이라이트한다. 작업은 선택된 표면의 전체 점구름에 영향을 준다. 모든 선택된 표면에서 지정된 최대 거리 보다 더 먼 거리에 위치한 지점은 제거된다. 예를들어, 단일 표면을 선택하고 10 의 값을 입력했다고 가정한다. 이것은 선택된 표면에서 10 이상 단위로 떨어져 위치한 COP 의 지점이 제거됨을 의미한다. 선택된 표면의 10 단위 길이내의 COP 의 지점이 남는다.
선택 표시란을 선택한 상태에서, 소프트웨어는 CAD 오프셋 표시란을 활성화한다. CAD 오프셋 입력 필드를 활성화하기위해 이 표시란을 선택한다. PC-DMIS가 CAD 가장자리에서 "물러나는데" 사용하는 값을 입력한다. 이것은 특정 CAD 면을 관련하여 점을 분리하고 이 고정된 오프셋 거리 내에서 가장자리를 따라 점을 무시할 수 있다.

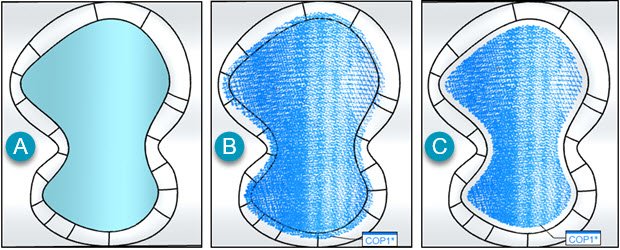

최대 거리 및 CAD 오프셋 옵션과 함께 지우기 연산자를 사용하는 예
A - 그래픽 디스플레이 창에서 선택된 CAD 표면
B - 최대 거리 1mm로 적용된 지우기 작업
C - 최대 거리 1mm 및 1mm의 CAD 오프셋으로 적용된 지우기 작업

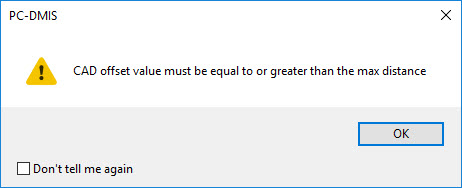

CAD 오프셋 값은 최대 거리 값보다 크거나 같아야한다. CAD 오프셋 값이 최대 거리 값보다 작으면, PC-DMIS는 다음의 메시지를 보여준다:
OK 를 클릭할 때, PC-DMIS는 CAD 오프셋 값을 현재 최대 거리 값으로 재설정한다.
지우기 작업과 CAD 오프셋 옵션을 사용할 때 여러 CAD 표면을 또한 선택할 수 있다. CAD 표면이 서로 접하는 경우, 일반적으로 소프트웨어는 외부 경계에 오프셋을 적용한다. 그러나, 표면이 접하지 않거나 CAD 모델에 불연속 면이 있는 경우, 선택된 표면은 개별적으로 오프셋 될 수 있다.
1mm의 CAD 오프셋으로 여러 인접 CAD 표면에 적용된 지우기 연산자의 예
대화상자의 업데이트를 끝낼 때, COP/OPER,CLEAN 명령을 편집창에 삽입하기위해 만들기를 클릭한다.
예를들어:
COPCLEAN4=COP/OPER,CLEAN,MAX DISTANCE=0.0399,SIZE=50023
REF,COP1,,
