지름: 이 상자의 값은 원뿔의 지름을 정의한다.
길이: 이 상자의 값은 원뿔의 축의 길이(높이) 를 제공한다. 길이 매개변수는 이론상의 값으로만 타당하다. 실제 길이 측정은 수행되지 않을 것이다.
내부/외부: 이 매개변수는 원뿔이 내부 원뿔 (구멍)또는 외부 원뿔 (볼트) 인지의 여부를 정의한다.
주석: 프로브 도구상자의 레이저 스캔 속성 탭의 오버스캔 값은 다른 레이저 자동 특성들과 같지 않게 마이너스 값을 사용해야 한다. 이것은 원뿔 축을 따라 원뿔 영역의 측정을 제한한다.
깊이 - 이 매개변수는 원뿔의 외부 지름(외부 원뿔) 또는 원뿔의 중앙 축 (내부 원뿔) 과 관련된 레이저 초점의 위치를 제어한다. 이것은 레이저가 원뿔의 표면에 얼마나 먼지 또는 얼마나 가까운지를 지정해서 원뿔의 표면에 레이저 줄무늬가 어떻게 닿는지를 제어할 수 있게 한다. 0 (영) 의 깊이는 표면 평면에서 가장 낮은 깊이에 있는 데이타를 사용해서 표면 평면 높이에서 이 특성이 계산되게 한다. 또다른 값의 깊이는 그것이 그 깊이에서 계산되게 한다.
중앙 오프셋 - 이 값은 볼트의 원쁄 부뷴의 중앙을 식별한다.
검색 길이 - 이 값은 원뿔 부분의 길이를 식별한다.
깊이의 기본값은 0 (영)이다. 이것은 압출된 가장자리가 없는 평면 특성에 대한 기본값이다. 부품의 이미지에서 특정 요구가있는 경우에만 다른 값으로 이것을 변경해야한다. 그렇지않으면, PC-DMIS 는 지정된 깊이로 지점을 찾기 위해 시도하지만 성공하지 못하고 특성 추출 모듈에서 특성 계산 오류가 발생하게 된다.

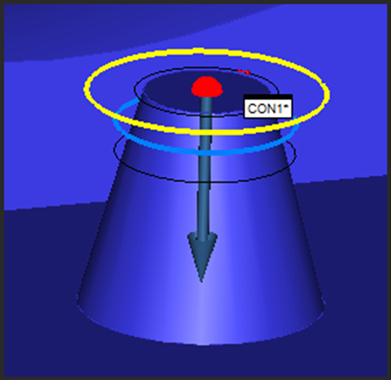

다음을 보여주는 그래픽 디스플레이 창의 샘플 외부 원뿔:
지름 (상부 검정색 원)
길이 (하부 블랙 원)
깊이 (파랑 원)
중앙 지점 (노랑 원)

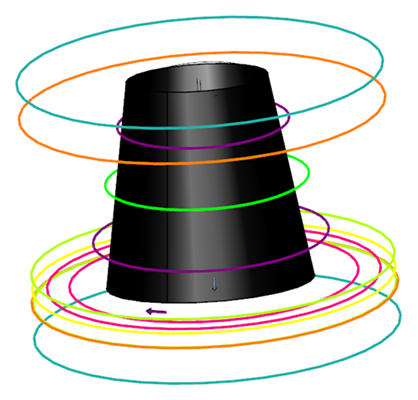

다음을 보여주는 그래픽 디스플레이 창의 샘플 외부 볼트 원뿔:
검색 길이 (자주색 원)
중앙 오프셋 (라임 그린 원)
지점 분리 (오렌지 원)
중앙 지점 (노랑 원)
절단 평면 (초록 원)
오버스캔 (해록색 원)
링 밴드 (핑크 원)
