메쉬 라이센스는 이 옵션을 사용하거나 보기위해 활성화되어야 한다.

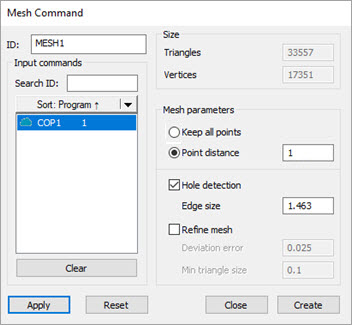

메시 명령 대화상자
크기 부분은 메시 특성에서 정의된 삼각형과 정점의 수를 상세 설명한다.
메시 특성을 만들기 위해:
메쉬 명령 대화상자를 보여주기 위해 주요 메뉴에서 삽입 | 메쉬 | 특성 을 선택한다. 메쉬 도구바 (뷰 | 도구바 | 메쉬)의 메쉬 버튼 (
)에서 이 옵션을 사용할 수 있다.
목록에서 함께 연결될 특성과 점구름을 선택한다.
필요하면 메쉬 매개변수 부분의 옵션을 업데이트한다:
모든 점 유지 - 이 옵션을 선택할 때, 메쉬를 만들기위해 PC-DMIS는 점구름의 모든 점을 사용한다.
모든 점 유지 옵션을 선택할 때, PC-DMIS는 점구름을 메쉬하는데 더 많은 처리 시간이 필요하다.
점 거리 - 이 값은 소프트웨어가 메쉬의 각 삼각형의 정점을 만드는데 사용하는 인접 점 사이의 최소 거리를 정의한다.
점 거리 옵션은 기본 설정이고 선호 설정이다. 이 옵션을 선택할 때, PC-DMIS는 이 크기의 "격자"를 메쉬에 투영하고 각 격자 요소에서 가장 좋은 점만 사용한다.
구멍 감지 표시란 - 이 표시란이 선택될때, PC-DMIS 는 가장자리 크기 값을 기반으로 지점을 제외시킬 때를 결정한다.
가장자리 크기 - 입력된 값은 점구름의 두 지점이 만들어지는 메쉬에 포함될 때를 결정하는데 사용된다. 거리가 가장자리 크기 값 보다 크면, 그것은 구멍으로 간주되고, 지점은 제외된다. -1 의 값은 제한 없이 가장자리 크기를 정의한다.
메쉬 재조정 표시란 - 이 표시란이 선택될 때, 다음의 매개변수는 만들어지는 메쉬를 재조정한다:
편차 오류 - 입력된 값은 지점이 메쉬 구성에서 얼마나 멀리 벗어날수 있고 여전히 메쉬에 포함될 수 있는지를 결정한다.
최소 삼각형의 크기 - 입력된 값은 계산되는 지점을 기반으로 삼각형의 최소 크기를 결정한다.
메시 명령 대화상자에서 이루어진 변경사항을 적용하기 위해 적용 을 클릭한다. 새로운 메시 명령을 만들기 위해 만들기 를 클릭한다.
편집창과 그래픽 디스플레이 창에서 만들어진 메쉬를 제거하기 위해 재설정 버튼을 클릭한다.
만들기 버튼이 클릭되지 않았다면. 대화상자를 닫고 메쉬 연산을 취소하기 위해 닫기 버튼을 클릭한다.
