특성을 바탕으로 한 클리핑 매개변수들

평면이 아닌 자동 특성을 위한 특성 기반 절단 영역

PC-DMIS 는 수평 상자에 거리를 입력할때 그리고, 수직 상자를 사용할 수 있을때, 수평와 수직 양쪽 방향으로 레이저 데이타를 절단할 수 있다. 이 거리는 정의된 거리의 밖의 모든 레이저 데이타를 절단하고 그것이 특성을 수집할때 그 데이타를 제외한다.

또는, 평면 자동 특성을 위해, 표면의 모든 CAD 요소의 주위의 오프셋 경계내의 데이타를 절단할 수 있다. 이것은 또한 CAD 분리라고 한다. 아래의 "CAD 오프셋"을 본다.

원뿔 자동 특성의 경우, 수평 옵션의 값은 특성 지점이 있는 원형 경계가 이론상의 지름보다 얼마나 큰지를 정의한다. 수직 옵션의 값은 특성 지점이 존재하는 원기둥 경계가 이론상의 길이보다 얼마나 더 긴지를 정의한다.

가로 절단과 세로 클리핑(절단하기)

모든 자동 특성은 가로 절단을 지원한다. 이들 특성은 새로 절단을 지원한다:

• 원

• 원추

• 원통

• 다각형

• 가장자리 지점

• 원형 슬롯

• 사각 슬롯

• 표면 지점

• 평면

특성을 바탕으로 한 절단 링으로 정의된 절단 거리는 채색된 링으로 보여진다. 가로 절단은 노란색 링으로 나타나고 세로 절단은 밝은 녹색 링으로 나타난다.

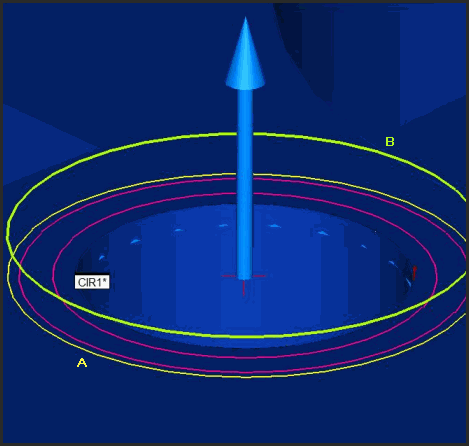

가로 클리핑(A) 과 세로 클리핑 링 (B) 을 가진 샘플 원 자동 특성

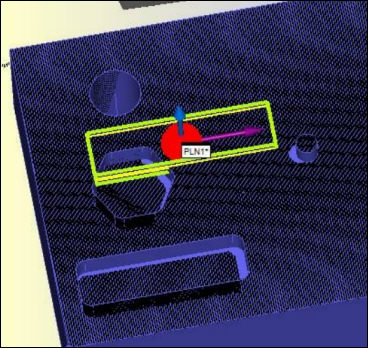

활성화된 가로와 세로 클리핑을 가진 샘플 평면 자동 특성

CAD 오프셋

평면 자동 특성을 위한 특성을 바탕으로 한 절단 영역

CAD 오프셋 표시란은 모든 3D 자동 특성 (평면, 원뿔, 원통 및 구) 을 위해 사용될 수 있다.

평면, 원뿔, 원통 및 구 자동 특성을 위해 CAD 오프셋 옵션을 활성화할 수 있다. CAD 오프셋 옵션은 PC-DMIS가 선택된 CAD면에서 멀어지고 특성의 가장자리까지 오프셋 거리 내에 있는 점을 제거할 수 있는 방법을 제공한다.

평면 자동 특성의 경우, 이 표시란을 선택할 때, PC-DMIS는 표면의 CAD 모델에서 각 특성 주위에 노란색 오프셋 경계를 만든다. 원뿔, 원통 또는 구 자동 특성의 경우, PC-DMIS는이 노란색 오프셋 경계 윤곽을 보여주지 않는다.

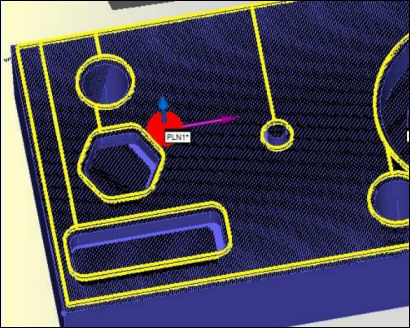

CAD 기반 절단이 활성화된 평면 자동 특성의 예

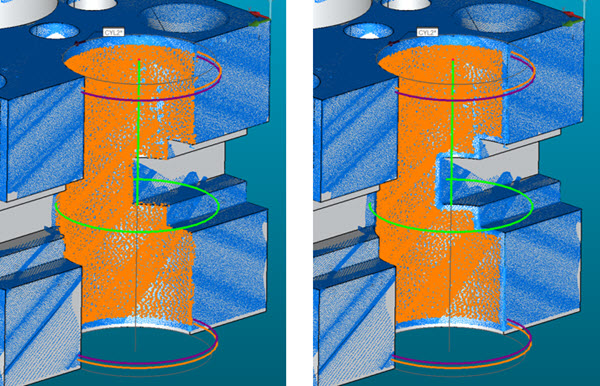

CAD 오프셋이 없는 (왼쪽) 2mm CAD 옵셋 (오른쪽)이 있는 원통 자동 특성의 예

CAD 오프셋 옵션을 사용할 때 CAD면을 선택해야한다.
