STL 포맷으로 메쉬 받기

메쉬 개체가 PC-DMIS 편집창에 존재하지 않으면, 새로운 메쉬 개체가 만들어지고 STL 데이타가 로드된다. 메쉬 개체가 PC-DMIS 편집창에 이미 있으면, STL 데이타는 메쉬 개체에 추가된다. 데이타가 분리되어야하는 경우, 빈 메쉬 개체를 만든 다음 메쉬 STL 데이타를 그 개체로 로드해야 한다.

메쉬 라이센스는 이 옵션을 사용하거나 보기위해 활성화되어야 한다.

STL 파일에서 메쉬 데이타를 받기 위해:

  1. 메쉬 데이타 받기 대화상자를 열기 위해 메쉬 도구바 (보기 | 도구바 | 메쉬) 에 있는 STL 포맷으로 메쉬 받기 버튼 () 을 클릭한다. 메뉴 (파일 | 받기 | 메쉬)에서 메쉬 STL 파일을 받을 수 있다.

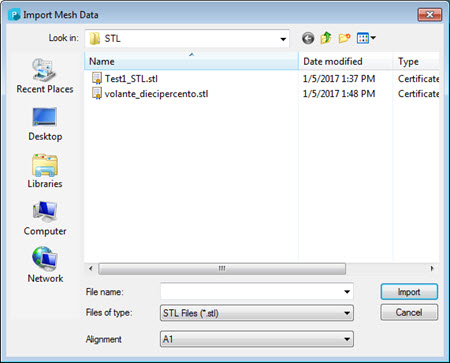

메쉬 데이타 받기 대화상자

  1. 메쉬 데이타를 포함하는 파일의 위치로 이동하기 위해 대화상자를 사용한다. 대화상자에 보여지는 파일의 목록을 필터하기 위해 파일의 유형 목록에서 파일 유형을 선택한다. 메쉬 데이타를 받고자하는 파일을 왼쪽 클릭한다.

  2. 좌표일치 목록에서 좌표일치 유형을 선택한다.

  3. 메쉬 데이타를 받기 위해 받기 버튼을 클릭한다. 데이타를 받지 않고 대화상자를 종료하기위해 취소 를 클릭한다.
