자동 특성 대화상자 - 간극과 비 간극
플러쉬와 갭은 두 일치하는 판금 부분(플러쉬) 사이의 높이의 차이와 두 일치하는 부분(갭)의 거리를 측정한다.

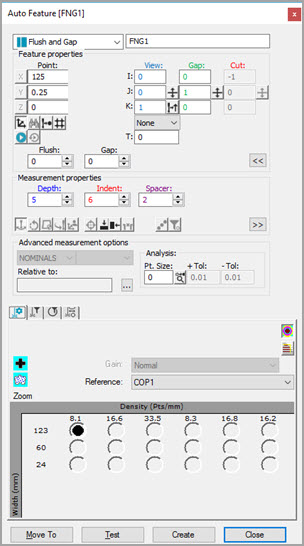

레이저 센서를 사용해서 플러쉬와 갭을 측정하기 위해, 자동 특성 대화상자를 열고 플러쉬와 갭 을 선택한다. 대화상자는 자동으로 확장된 판금 옵션 영역을 확대한다. 이 영역은 마스터와 게이지 지점을 위한 XYZ 지점 상자와 IJK 벡터 상자를 제공한다. 아래의 절차중 하나를 따른다.
CAD 데이타로
CAD 모델 적재한다.
마스터 면을 클릭한다.
게이지 면을 클릭한다.

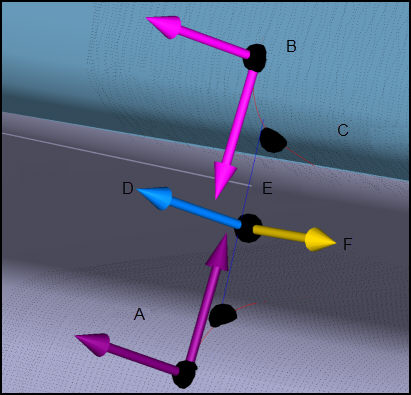

A - 마스터
B - 게이지
C - CAD 계산된 곡선
D - 뷰 벡터
E - 깊이 라인
F - 절단 벡터
이들 지점은 PC-DMIS 가 곡선에 있는 것이 아닌 flush 를 계산하는데 사용되는 평면을 지정하는 참조 "평평한" 표면에 반드시 있어야 한다.
PC-DMIS 는 이론상의 플러쉬를 계산한다.
PC-DMIS 는 CAD 모델에서 곡선을 계산한다.
PC-DMIS 는 갭의 마스터와 게이지 면 양쪽을 위한 지점 좌표와 벡터를 계산한다.
PC-DMIS 는 정의된 깊이 값을 적용하고 곡선 관통 후 그것은 지정된 깊이에서 이론상의 갭을 계산한다.
PC-DMIS 는 또한 절단 벡터(레일을 따라) 와 갭 방향 (레일을 가로질러서) 을 계산한다.
들여쓰기 와 스페이서 값을 지정한다 그래서 그들이 곡선 부분의 지점들이 아닌 평평한 표면들의 지점들만이 포함되게 한다.
필요하면 다른 매개변수들을 지정한다. "플러쉬와 갭 특정 매개변수" 를 본다.
프로브 도구상자 탭에 필요한 정보를 입력한다. 정보를 입력하기 위해 레이저 스캔, 레이저 필터, 그리고 레이저 절단 속성 탭을 사용한다.
원하면, 특성을 테스트하기 위해 테스트 버튼을 클릭한다.
경고: 이것을 수행할때, 기계가 움직인다. 부상을 방지하기 위해, 기계에서 멀리 떨어져 있는다. 하드웨어 손상을 방지하기 위해, 느린 속도로 기계를 실행한다.
만들기 버튼을 클릭한 다음 닫는다.
플러쉬와 갭 CAD 선택 능력
측정 루틴을 정의하거나 재정의할때 선택된 표면의 첫 CAD 지점을 재 클릭하는 능력은 흔한 요구사항이다.
마스터 면 지점과 가장자리 벡터를 제외하고 그래픽 디스플레이 창에서 클릭된 첫 지점은, 이제 선택된 지점의 중심에 있는 검정 원으로 보여지고, 선택된 표면은 하이라이트된다.
때때로 마스터 면 지점이 타당하지 않은 표면 경계 위치에서 발견되고, 지점이 다시 클릭 되어야 할때가 발생한다. 다음은 이것을 완료할 수 있는 두가지 방법을 설명한다:
원하는 마스터 면 지점이 하이라이트된 표면의 가장자리에 있으면, 가장자리에 아주 가까운 표면의 지점을 재클릭하기만 하면된다.
원하는 마스터 면 지점이 하이라이트 된 표면에 있지 않으면, 그려진 원 영역을 클릭하는것은 인터페이스가 재지정되게 한다. PC-DMIS 는 첫 지점의 재 접촉할 준비가 되었다. 새로운 표면 선택의 재정의를 돕기 위해, 이전의 표면은 여전히 하이라이트 된다. 아래의 사진을 본다.

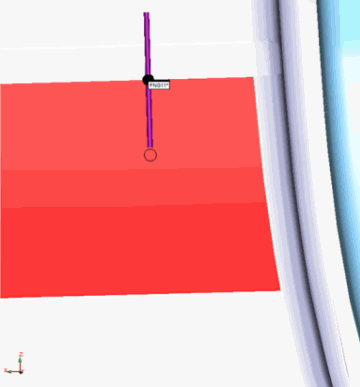

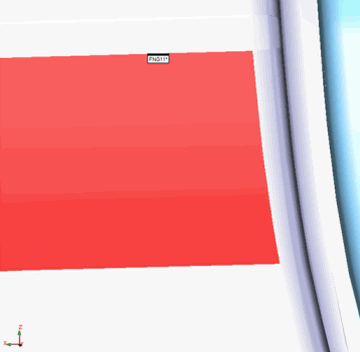

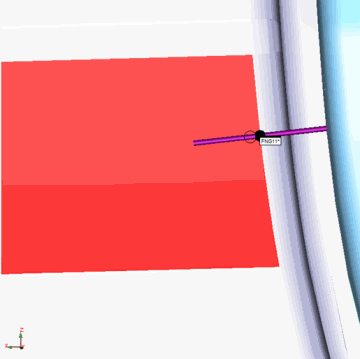

간극과 비 간극 CAD 선택 능력의 예
CAD 데이타 없이
그래픽 디스플레이 창의 레이저 탭을 사용해서 갭 위치로 기계를 이동한다.
위치에서 지점 읽기 버튼을 클릭한다.
이론상의 XYZ 와 IJK 값의 모두를 수동으로 입력한다. 이들은 플러쉬와 갭 지점, 뷰 벡터, Gap Dir (갭 방향), Master Pnt (마스터 지점), Gauge Pnt (게이지 지점), Master Vec (마스터 벡터), 그리고Gauge Vec (게이지 벡터) 를 포함한다.
일부 매개변수를 변경하고 어떤 CAD 데이타도 가지고 있지 않을때, PC-DMIS 는 일부 매개변수의 값을 자동으로 조정한다는것을 유의한다. 자세한 정보는, "자동으로 조정된 플러쉬와 갭 값" 을 본다.
들여쓰기 와 스페이서 값을 지정한다 그래서 그들이 곡선 부분의 지점들이 아닌 평평한 표면들의 지점들만이 포함되게 한다.
필요하면 다른 매개변수를 지정한다. 정보를 위해, "플러쉬와 갭 특정 매개변수" 를 본다.
프로브 도구상자 탭에 필요한 정보를 입력한다. 정보를 입력하기 위해 레이저 스캔, 레이저 필터, 그리고 레이저 절단 속성 탭을 사용한다.
원하면, 특성을 테스트하기 위해 테스트 버튼을 클릭한다.
경고: 이것을 수행할때, 기계가 움직인다. 부상을 방지하기 위해, 기계에서 멀리 떨어져 있는다. 하드웨어 손상을 방지하기 위해, 느린 속도로 기계를 실행한다.
만들기 버튼을 클릭한 다음 닫는다.
