레이저 프로브 도구상자: 레이저 클리핑 영역 속성 탭

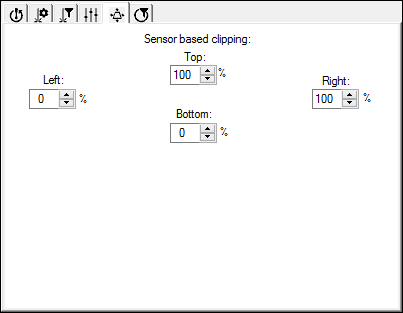

레이저 절단 영역 속성 탭

레이저 절단 영역 속성 탭은 센서의 뷰의 필드내의 지정된 영역 외부의 데이타를 제거하기 위해 매개변수를 지정할 수 있게 한다. 이것은 관련 데이타만을 저장할 수 있게 한다.

종석: 뷰의 감지기의 최대 필드를 나타내는 레이저 뷰 (아래를 본다) 의 큰 녹색 사다리꼴. 절단 영역은 뷰의 이 필드내에 있다.

감지기를 바탕으로 한 절단 영역: 감지기의 뷰의 필드내에 작은 녹색 사다리꼴.

상단, 왼쪽, 오른쪽 그리고 하단 상자들은 절단 영역을 제어할 수 있게 하는 0 에서 100 퍼센트의 값으로 지정될 수 있다. 이것은 필요하지 않은 데이타를 제거할 수 있게 한다.

하단과 왼쪽 값이 0 % 이고 상단과 오른쪽 값이 100 % 일때, 센서는 수집된 모든 데이타를 유지한다 왜냐하면 절단 영역은 최대 뷰의 필드와 동일하기 때문이다.

상부 85, 하부 85, 오른쪽 85, 왼쪽 15,그리고 오른쪽 15 를 사용한 절단 데이타의 예

예를들어, 구멍을 측정할때, 절단 영역을 사용할 수 있다. 왜냐하면 이웃한 특성으로부터의 데이타가 특성 계산을 방해하는것을 원하지 않기 때문에, 절단된 영역을 제어할 수 있다, 그러므로 원하지 않는 데이타를 제거한다.
