점구름 대화상자
점구름 대화상자는 COP 명령이 데이타를 포함할때만 영향을 미칠것이다.
점구름 대화상자를 열기위해 점구름 도구바에서 점구름 버튼(
) 을 클릭한다, 또는 삽입 | 점구름 | 특성 을 선택한다.

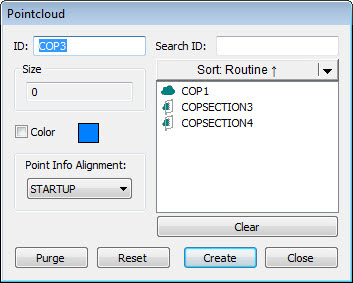

대화상자는 다음의 요소를 포함한다:
ID - 편집되고 있는 점구름 명령의 고유 id 를 포함한다.
검색 ID - 정의된 운영자의 긴 목록이 있다면, 목록에서 특정 운영자를 찾기 위해 검색 ID 상자를 사용해서 검색할 수 있다. 운영자 ID를 상자에 입력하기 시작할 때, 목록은 자동으로 입력 항목을 기반으로 필터된다.
크기 - 점구름에서 지점들의 총수.
컬러 - 부품 외부의 점구름에서 스캔된 지점의 색상을 지정한다. 점구름 컬러를 변경하기 위해, 컬러 표시란을 선택한다음 컬러 대화상자에서 컬러를 선택하기 위해 컬러 상자를 클릭한다. 점구름 컬러에 관한 추가 정보는, "점구름 스캔 컬러" 를 본다.
명령 목록 - 이 영역은 대화상자의 COP 명령에 데이타를 보내는 특성 또는 스캔들의 목록을 포함한다. 분류 기능은 ID, 유형, 루틴 또는 시간 으로 목록을 구성하기 위해 사용할 수 있다. 드롭다운 목록에서 옵션을 선택한다음 분류 버튼을 클릭한다.
지점 정보 - 점구름 대화상자가 열린 상태에서, 점구름 지점 정보 대화상자를 열기 위해 그래픽 디스플레이 창에서 점구름 지점을 클릭할 수 있다. 점구름 지점 정보 대화상자는 좌표일치와 관련된 지점에 관한 정보를 포함한다. 이 상자는 지점의 숫자 ID, 지점의 좌표와 어림된 법선을 포함한다. 해당 CAD 지점들은 CAD 좌표와 CAD 법선과 함께 나타난다. 마지막으로, 지점과 CAD 사이의 편차는 대화상자에서 지정된 편차 화살을 위한 눈금으로 보여진다. 지점 선택은 연산자 명령과 관련이 없다. 점구름 지점 정보 대화상자가 열린 상태에서, 지점 만들기 버튼을 클릭할때 두가지 상황이 존재할 수 있다:
측정 루틴에 CAD 모델이 있고, 점구름이 정렬되면, 레이저 표면 지점 은 선택된 지점에서 만들어지고, 삽입되고, 해결된다.
그렇지않으면, 구성된 오프셋 지점은 만들어지고 측정 루틴에 삽입된다.
제거하기 / 초기화하기 - 초기화 버튼은 COP 명령에 저장된 모든 데이타를 복원한다. 제거 버튼은 현재 보여지지 않는, 선택되지 않는, 필터되지 않는 점구름의 모든 데이타를 영구히 삭제한다. 이것은 점구름이 가시적 데이타를만을 저장하게 한다.
점구름 지점 편차 정보를 보는 방법에 대한 정보는, "점구름 지점 정보" 를 본다.
