MAN (수동) 또는 MAN + DCC 이동 옵션을 사용할때, 조정 구를 수동으로 양분하도록 요청될 것이다. 이것은 구를 이동 했거나 또는 구의 위치를 알지 못할때 또한 필요하다. 조정 절차는 기계를 언제 이동해야 할지를 알려줄것이다.
PC-DMIS 메시지
수동으로 구를 양분하기위해:
PC-DMIS 메시지를 닫지 않는다.
주요 그래픽 디스플레이 창에서 레이저 탭으로 전환한다.
시작/중지 버튼을 클릭한다. 이것은 레이저를 켠다. 깜박이는 빨간색 호는 레이저 탭과 녹색 십자선의 그래픽 영역에 나타난다. 빨간색 호는 레이저가 조정 구를 접촉하는 곳이다.
조그 상자로 기계를 이동해서 호형에 의해 형성된 원형 영역의 중앙에 십자선을 놓는다. 빨간색 호형은 기계를 이동하는대로 이동한다. 반짝이는 호형이 원의 가장자리를 나타낸다고 생각한다면, 이 가상의 원의 중앙 지점은 십자선의 중앙으로 정렬되어야 한다.

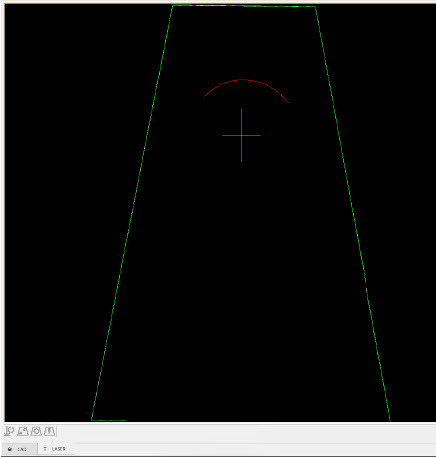

호형 정렬하기
호형을 정렬했을때, On/Off 버튼을 다시 클릭한다. 이것은 레이저를 끈다.
호의 정렬에 이루어진 변경을 저장하기 위해 PC-DMIS 메시지에서 OK를 클릭한다. PC-DMIS 는 실행모드로 머물고, 레이저 센서는 팁을 조정하기 위해 사용되는 일련의 정의된 위치를 따라 이동한다.
각 지점에서, 레이저 광선은 줄로 구체를 측정하고 레이저 센서는 그 줄에서 데이타를 수집한다. 수집된 데이타와 일치하는 기계 지점은 기계에서 감지기의 고정 방향을 결정한다.
실행을 마쳤을때, PC-DMIS 는 학습 모드로 되돌아 가고 프로브 유틸리티 대화상자를 보여준다.
도구 구체의 CMS 자동 중심으로 이동하기
CMS 레이저 센서는 "구체가 이동했습니까?"의 질문에 예로 대답하면, 조정중에 조정 도구 구체의 자동 중앙 이동 (이등분) 을 제공한다. 그래픽 디스플레이 창에서, 레이저 탭을 클릭한다. 구체의 중앙으로 레이저 센서를 이동할 수 있다.
이 시점에서 두 가지 선택이 있다:
수동으로 구체를 이등분하고, 그것을 종석의 중심으로 가져온 다음 레이저 조정을 시작하기 위해 OK 를 누를 수 있다.
레이저 뷰로 조정 구체의 부분을 보여준다음 자동으로 구체의 중앙으로 이동하기 위해 프로브 활성화 버튼을 누른다. 완료되었을때, 레이저 조정을 완료하기 위해 OK 누른다.

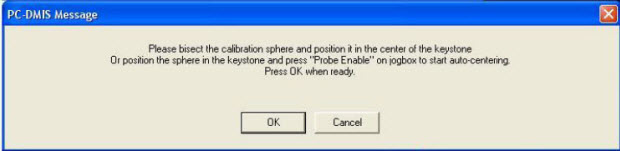

PC-DMIS 가 조정 구가 이동되었다고 결정하는 즉시 PC-DMIS 메시지 대화상자가 나타난다.
메시지 상자에서 설명된대로 지시에 따른다.
완료 되었을때 OK 버튼을 누른다.
편의상, 자동-중앙 이동 절차중에, 레이저 센서 좌표일치 줄은 노란색으로 나타난다.
