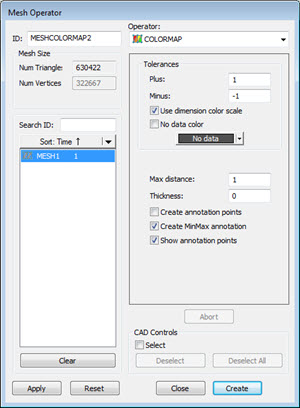

메쉬 연산자 대화상자 - COLORMAP 연산자
메쉬 컬러맵 작업은 선택된 메쉬에 색 음영을 적용한다. 컬러맵은 측정 컬러를 수정 대화상자에서 정의된 컬러, 아래에서 설명된 상위 공차와 하위 공차 상자에서 지정된 공차 한계를 사용해서 CAD 와 비교된 메쉬의 편차에 따라 음영된다.
메쉬 컬러맵이 메쉬 개체의 컬러 편차를 보여주기 때문에, 컬러맵을 적용할때, 소프트웨어는 CAD 모델을 숨긴다. 이에 비해, 점구름 컬러맵은 CAD 모델의 편차에 색상을 지정하므로, CAD 모델은 숨겨지지 않는다. CAD 모델을 보여주거나 숨기기 위해, 그래픽 항목 도구바에서 CAD 보여주기 버튼(
)을 클릭한다. 상세 정보는, PC-DMIS 핵심 문서의 "도구바 사용" 단락에서 "그래픽 항목 도구바" 를 본다.
컬러맵을 위해 사용되는 컬러는 측정 컬러를 수정 대화상자 (수정 | 그래픽 디스플레이 창 | 측정 컬러) 에서 정의된다.
보기 | 다른 창 | 측정 컬러 를 선택해서 측정 컬러 바에서 컬러 스케일을 볼 수 있다.
메쉬 COLORMAP 작업을 메쉬에 적용하기 위해:
메쉬 도구바 (뷰 | 도구바 | 메쉬) 에서 메쉬 색상 지정 버튼
을 클릭하거나 삽입 | 메쉬 | 컬러맵 을 선택한다.
필요에 따라 이들 옵션을 업데이트한다:
공차 - 높은 (플러스) 그리고 낮은 (마이너스) 공차 값을 사용하기위해 사용된다:
플러스 - 높은 공차 값
마이너스 - 낮은 공차 값
측정 컬러 스케일을 사용 표시란 - 클릭되었을때, 메쉬 컬러맵 컬러 속성에 사용되는 컬러 바는 측정 컬러 바로 정의된다. 상세 정보는, PC-DMIS 핵심 문서의 "다른창, 편집기 및 도구 사용" 장에서 "측정 컬러 창 (측정 컬러 바) 사용" 을 본다.
컬러 스케일 수정 - 측정 컬러 스케일을 사용 표시란이 표시되지 않았을때, 컬러 스케일을 수정 버튼은 활성화된다. 클릭되었을때, 표면과 지점 colormap 속성의 색상, 크기조정 그리고 한계치의 동적 변경의 기능은 컬러 스케일 편집기 대화상자를 통해 사용할 수 있게 된다. 상세정보는, "컬러 스케일을 수정" 항목을 본다.
데이타 컬러 없음 표시란 - 이 옵션이 표시되었을때, 지정된 컬러는 어떤 데이타도 정의되지 않은 선택된 표면에 맵핑된다.
최대 거리 - 이 값은 colormap에 포함될 최대 거리내에 있는 지점만을 허용한다. 이 값이 너무 작으면, 모든 예상된 컬러 편차를 볼 수 없을 수 있다. 좋은 규칙은 가장 큰 편차보다 이 값을 약간 더 크게 (예 10%) 설정하는 것이다.
두께 - 이것은 컬러맵의 편차에 두께 값을 추가한다. 이것은 메쉬 표면 모델에 물질(소재) 두께를 추가하고자할때 유용하다.
주석 지점 만들기 표시란 - 주석은 그것의 관련 색상으로 표면 컬러맵의 특정 위치를 위한 편차를 보여주는 방법이다. 주석을 만들기 위해:
그것을 만들기 위해 주석 지점 만들기 표시란을 클릭한다. 이것은 CAD 컨트롤 영역에서 선택 표시란의 표시를 지우고 대화상자의 오른쪽에 있는 대부분의 옵션을 비활성화한다.
그래픽 디스플레이 창에서 색상이 지정된 메쉬에서 지점을 선택한다. PC-DMIS 는 편차 값이 있는 메쉬 편차 지점과 동일한 배경 컬러로 주석 레이블을 계산하고 만든다. 레이블은 다른 레이블과 같이 그래픽 디스플레이 창 주위를 이동할 수 있다.
만들어졌을때, 측정 루틴이 재시작되거나, 또는 PC-DMIS 가 재시작되고 동일 측정 루틴은 다시 로드되면, 주석 레이블은 동일한 지점에 남고 동일 특징을 갖는다.
최소/최대 주석 만들기 표시란 - 이 표시란이 선택될때, 최소와 최대 값은 활성 메쉬 표면 컬러맵을 위한 주석 레이블의 형태로 만들어진다.
최대, 최소, 그리고 다양한 지점 주석 레이블이 보여진 메쉬 Colormap의 예
최소와 최대 지점은 측정 루틴이 실행될 때마다 재 계산된다.
주석 레이블 보여주기, 숨기기, 또는 삭제
주석 레이블을 보여주거나 숨기거나 삭제하기 위해, 바로가기 메뉴를 보여주기 위해 레이블을 오른쪽 클릭한다음, 타당한 옵션을 선택한다.
주석 삭제 - 선택된 주석 레이블은 자동으로 삭제된다.
모든 주석 보여주기 - 모든 주석 레이블은 보여진다.
모든 주석 숨기기 - 모든 주석 레이블은 숨겨진다.
모든 주석을 삭제 - 모든 주석 레이블은 자동으로 삭제된다.
주석 지점 보여주기 표시란 - 이 표시란이 선택될때, 만들어진 주석 지점이 보여진다.
MESH/OPER,POINT COLORMAP 명령을 편집창에 삽입하기 위해 만들기 를 클릭한다.
예를들어:
MESHCOLORMAP1=MESH/OPER,COLORMAP,PLUS TOLERANCE=0.5,MINUS TOLERANCE=-0.5,THICKNESS=0,MAX DISTANCE=1,
REFINE FACTOR=0.1,TRIANGLES=401063,VERTICES=206625,
REF,MESH1,,
보고서의 컬러맵
소프트웨어가 보고서의 colormap을 보여주는 방법에 대한 정보는, PC-DMIS 핵심 문서의 "측정 결과 보고" 단락에서 "Colormap 과 CadReportObject" 항목을 본다.
