메쉬 IMPORT 연산자

메쉬 IMPORT 연산자를 만들기 위해:

1. 메쉬 연산자 대화상자를 열기 위해 메쉬 도구바 (보기 | 도구바 | 메쉬) 에서 메쉬 연산자 버튼 () 을 클릭한다.

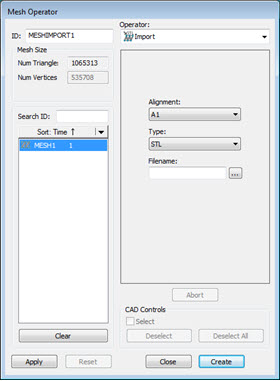

메쉬 연산자 대화상자 - IMPORT 연산자

2. 연산자 목록에서 IMPORT 연산자를 선택한다.

3. 특성 목록 상자에서 메쉬를 선택한다.

4. 사용할 옵션을 선택한다. 메쉬 IMPORT 연산자는 이들 옵션을 사용한다:

좌표일치: 데이타를 보낼때 포함될 좌표일치의 유형을 나타낸다.

유형: IMPORT 연산자의 옵션은 STL 이다.

파일명: 받기 파일명을 나타낸다. 경로와 파일 이름을 입력하거나, 그것으로 이동하기 위해 찾아보기 버튼을 사용한다.

5. 만들기를 클릭한다. IMPORT 명령은 편집창에 삽입된다. 명령은 MESH/OPER,IMPORT 이다. 메쉬 데이타는 파일명 상자의 정의된 파일 위치에서 수신된다.
