점구름 연산자 대화상자 - 점 컬러맵 연산자
POINT COLORMAP 연산은 CAD 개체와 비교해서 COP 명령에 포함된 데이타 지점들의 편차를 계산한다. 편차는 실체 편차들 또는 편차들의 숫자상의 값을 보여주는 채색된 점들, 채색된 바늘에 의해 나타날 수 있다. 플러스와 마이너스 공차, 점의 크기, 바늘과 초기 수동 좌표일치를 위해 사용될 크기조정은 지정되어야 한다.
점구름에 POINT COLORMAP 기능을 적용하기 위해, 점구름 도구바에서, 점구름 지점 Colormap (
) 을 클릭하거나, 삽입 | 점구름 | 지점 컬러맵 을 선택한다.
지점 컬러맵을 만들때 권장된 절차는 다음과 같다:

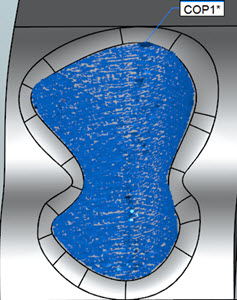

데이타는 지점 컬러맵이 필요한 표면에서 삭제 또는 선택된다.

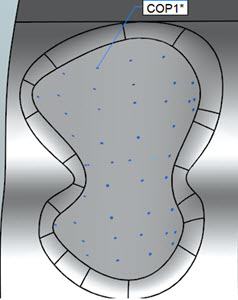

데이타를 필터하기 위해 필터 점구름 연산자에서 DISTANCE 유형 설정을 사용한다.
지점 컬러맵을 만든다.

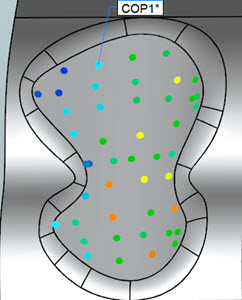

지점 컬러맵을 적용할 권장 단계의 예
지점 컬러맵 연산자는 이들 속성을 가진다:
공차 - 높은 (플러스) 그리고 낮은 (마이너스) 공차 값을 사용하기위해 사용된다:
플러스 - 높은 공차 값
마이너스 - 낮은 공차 값
측정 컬러 스케일을 사용 표시란 - 이 표시란을 클릭할때, 소프트웨어는 측정 컬러 바에 의해 지점 컬러맵 컬러 속성에 사용되는 컬러 바를 정의한다. 측정 컬러 바에 관한 상세 정보는, PC-DMIS 핵심 문서의 "다른창, 편집기 및 도구 사용" 장에서 "측정 컬러 창 (측정 컬러 바) 사용" 을 본다.
컬러 바를 수정 - 측정 컬러 스케일을 사용 표시란이 선택되지 않았을때, 컬러 스케일을 수정 버튼은 활성화된다. 클릭되었을때, 표면과 지점 colormap 속성의 색상, 크기조정 그리고 한계치의 동적 변경의 기능은 컬러 스케일 편집기 대화상자를 통해 사용할 수 있게 된다. 상세정보는, "컬러 스케일을 수정" 항목을 본다.
점 - 채색된 점
크기 - 점들의 크기
바늘 - CAD 에 법선인 채색된 라인 부분으로 크기조정된 편차 (아래의 크기조정 값을 사용해서)
크기조정 - 바늘 이미지를 위해 사용될 크기 값
문자 - 편차의 숫자상의 값
최대 거리 - 이 값은 colormap에 포함될 최대 거리내에 있는 지점만을 허용한다. 이 값이 너무 작으면, 모든 예상된 컬러 편차를 볼 수 없을 수 있다. 좋은 규칙은 가장 큰 편차보다 이 값을 약간 더 크게 (예 10%) 설정하는 것이다.
두께 - 이것은 컬러맵에 편차에 두께 값을 추가할 수 있게 한다. 이것은 CAD 표면 모델에 물질 두께를 추가하기 원할때 유용하다.
COP/OPER,POINT COLORMAP 명령을 편집창에 삽입하기 위해 만들기 를 클릭한다.
예를들어:
COPPCOLMAP1=COP/OPER,POINT COLORMAP,PLUS TOLERANCE=0.0394,MINUS TOLERANCE=-0.0394,THICKNESS=0,
SHOW DOTS=YES,DOT SIZE=0.0787,SHOW NEEDLES=YES,NEEDLE SCALE=10,SHOW LABELS=YES,
SIZE=50023
REF,COP2,,
보고서의 컬러맵
소프트웨어가 보고서의 colormap을 보여주는 방법에 대한 정보는, PC-DMIS 핵심 문서의 "측정 결과 보고" 단락에서 "Colormap 과 CadReportObject" 항목을 본다.
