점구름 디스플레이 부분은 레이저 스캔을 수행할때 지점으로 또는 메시로 점구름을 보여줄 수 있게 한다. 그것은 데이타를 포함하지 않는 영역의 식별을 용이하게한다.
지점 - 이 옵션은 지점의 세트로 점구름을 보여준다. 이 옵션이 선택되었을때, 대화상자의 데이타 필터 부분의 거리 밀도 필터가 활성화된다. 그것은 점구름을 만들기위해 사용된 지점들의 타당한 지점 거리를 정의하는데 사용된다.
메시 - 이 옵션은 스캔중에 레이저 데이타가 메시로 나타나게 한다. 소프트웨어는 현재의 스캔 패스를 점구름으로 보여주고, 이전의 패스는 메시로 보여준다. 이 옵션은 이동식 시스템을 위해서만 사용할 수 있다.
메시 디스플레이는 레이저 센서의 방향과 관련된다. 스캔하는 동안, 레이저 센서 방향이 단일 스캔 동안 25 도 이상 변경되면, 소프트웨어는 수집된 데이타를 결합하고 새 스캔을 자동으로 만든다.
최대 삼각형 크기와 격자 크기 값은 보여진 메시를 정의한다. 스캔한 후, 소프트웨어는 측정 루틴을 닫고 다시 열때까지 메시로 데이타를 보여준다. 그런다음 데이타는 점구름으로 나타난다. 메시 디스플레이 기능은 메시 라이센스가 필요하다.
스캔 속도가 느리고, 한 지점 이상은 격자 사각에 있다, PC-DMIS 는 최고 지점을 유지한다.
스캔 속도가 빠르다면, 그것은 모든 데이타없이 격자 사각형을 가질 수 있다, 이것은 보여진 메시에 틈을 만들 수 있다.
최대 삼각형 크기 - 이 값은 메시 디스플에이의 가장 큰 삼각형의 크기를 결정한다. 두 지점 사이의 거리가 이 값보다 크면, 소프트웨어는 어떤 삼각형도 만들지 않는다. 부품에 구멍 특성이 있다면, 일반적으로 가장 작은 구멍 보다 약간 작게 되도록 이 값을 설정해야 한다. 이것은 메시가 구멍을 메우는 것을 방지한다.
최대 삼각형 크기 의 기본값은 5mm 이다. 측정 루틴이 그 단위(인치)를 사용하면, 소프트웨어는 이것을 인치로 변경한다. 타당한 범위 값은 부품의 크기에 따라 달라진다.
격자 크기 필드 - 이 값은 메시를 만들기 위해 사용되는 삼각형의 크기를 정의한다. 이 값은 또한 얼마큼 세밀하게 메시가 보여질지에 영향을 미친다. 값이 작을수록, 메시를 만들기 위해 더 많은 시간을 소요하나 결과 메시의 해상도는 더 높다. 그것이 너무 작게 설정되면, 데이타 수집의 속도에 영향을 줄 수있으므로 이 값이 중요하다는것을 유의한다.
스티치 패치 표시란 - 메시 디스플레이로 스캔하고 스티치 패치 표시란이 표시될때, 다수의 스캔이 수행되고 결합되며 중복 데이타는 제거된다.

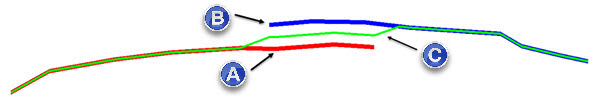

(A) - 스캔 패스 1
(B) - 스캔 패스 2
(C) - 스티치 영역
중복 스캔은 연결되기 위해 지점 밀도보다 낮은 거리내에서 수행되어야 한다.

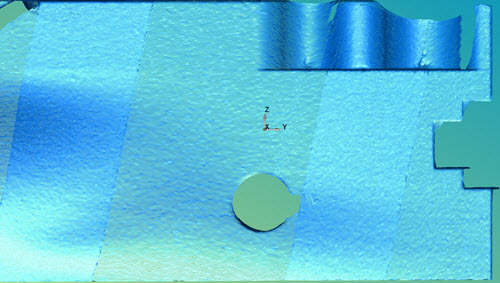

메시 디스플레이로 스캔할때 켜진 스티치 패치의 예
메시 디스플레이로 스캔하고 스티치 패치 표시란이 표시되지 않을때, 다수의 스캔은 서로의 위에 오버레이된다.

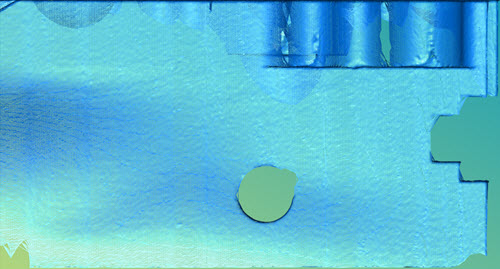

메시 디스플레이로 스캔할때 꺼진 스티치 패치의 예
이 특성을 사용하기 위해:
대화상자의 점구름 디스플레이 부분에서 메시 를 클릭한다.
격자 크기 상자에, 메시 삼각형 크기를 정의하기 위해 값을 입력한다. 권장된 시작 값은 0.25mm (1/64 인치) 이다. 메시를 만들때 격자 크기가 작을수록 보다 작은 (고품질) 해상도를 제공한다.
두 지점 사이의 거리가 최대 삼각형 크기 값보다 크면, 소프트웨어는 어떤 삼각형도 만들지 않는다. 부품에 구멍 특성이 있다면, 일반적으로 가장 작은 구멍 보다 약간 작게 되도록 이 값을 설정해야 한다. 이것은 메시가 구멍을 메우는 것을 방지한다.
끝내기 위해 OK 를 클릭한다
