특성 수집 - 링 밴드
링 밴드 영역은 특성의 투영 평면과 법선 벡터를 계산하기 위해 사용된다. 특성 데이타는 링 밴드의 평면에 투영된다. 다음의 링 밴드 컨트롤들은 원, 원형 슬롯들과 사각형 슬롯들을 위한 특성 수집을 달성하기 위해 사용된다:
활성화 - 이 옵션이 선택되었을때, 링 밴드 옵션들은 활성화된다.
다음의 기본값은 자동 원, 자동 원형 슬롯 그리고 자동 사각형 슬롯이 사용될 수 없을때 사용된다.
내부 오프셋 = 0.4x 이론상의 지름 값
외부 오프셋 = 내부 오프셋 값 + 3mm
내부 오프셋 - 링 밴드의 내부 가장자리를 위한 이론상의 특성 반지름 또는 폼의 오프셋을 제공한다. 이 값은 측정 루틴 단위로 표현되고 반드시 영보다 크거나 같아야 한다 (영의 값은 특성 이론상의 값과 일치하는 링 밴드의 내부 가장자리를 뜻한다.) 아래의 이미지를 본다.
외부 오프셋 - 링 밴드의 외부 가장자리를 위한 이론상의 특성 반지름 또는 폼의 오프셋을 제공한다. 이 값은 측정 루틴 단위로 표현되고 반드시 내부 오프셋 값보다 커야 한다. 아래의 이미지를 본다.

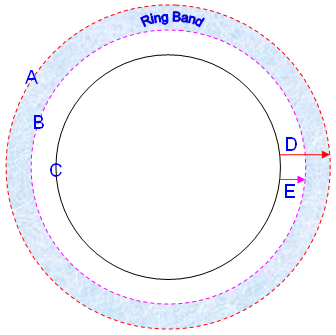

(A) 링 밴드 외부 가장자리
(B) 링 밴드 내부 가장자리
(C) 특성 이론상의 값
(D) 외부 오프셋
(E) 내부 오프셋
