선택

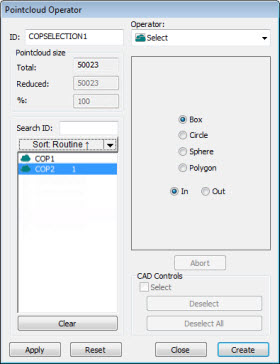

점구름 연산자 대화상자 - 선택 연산자

선택 연산은 COP 명령에 포함된 데이타의 부분집합을 선택한다.

선택 작업을 점구름에 적용하기 위해, 점구름 도구바에서, 점구름 () 선택 을 클릭하거나, 작업 | 점구름 | 선택 을 선택한다. 기본값에 의해, 점구름을 선택 버튼을 클릭할때 다각형 옵션이 사용된다.

지점들의 영역을 선택하기 위해:

  1. 대화상자 안에서 원하는 옵션 버튼을 선택한다:

박스

원

구

다각형

다각형 선택을 닫기 위해 End 키를 누른다.

  1. 명령의 목록을 만들기 위해 선택을 적용하고자하는 점구름 명령을 선택한다.

  2. 그래픽 디스플레이 창에 있는 CAD 에서 클릭하고 끌어서 선택 유형을 정의하는 선택을 한다. 선택 엔티티의 축은 현재의 뷰에 수직이 되어야 한다. 무엇을 선택해야 할지의 가이드로 아래의 도표를 본다.

  3. 선택 영역안에 지점들이 있기 원한다면 안을 선택한다. 선택 영역밖에 지점들이 있기 원한다면 밖을 선택한다.

  4. 그래픽 디스플레이 창에서 필요한 지점을 클릭한 후, 선택 유형을 정의하기 위해 적용 버튼을 클릭한다. PC-DMIS 는 선택된 영역 안 또는 밖 지점을 그래픽 디스플레이 창에 보여준다. 구체 선택 유형을 사용한다면, 가장 가까운 점구름 지점은 구체의 중앙을 위해 사용된다.

  5. 마쳤을때, 만들기를 클릭한다. PC-DMIS 는 COP/OPER,SELECT 명령을 삽입한다.

역 연산자 데이타를 대신 선택하기 원한다면, 그것을 수행하기 위해 부울린 연산자를 사용할 수 있다. 부울린 내의 역 연산자 옵션에 관한 정보는, "BOOLEAN" 제목을 본다.

유형 필요한 지점들

박스

두 모서리를 선택한다.

원

원의 반지름을 명시하는 중앙과 지점을 선택한다.

구

한 지점을 클릭한다. PC-DMIS 는 가장 가까운 지점을 찾기 위해 점구름에 그것을 투영한다. 이것은 선택된 구체의 중앙을 나타낸다. 또다른 지점을 클릭한다. PC-DMIS 는 구체의 반지름을 결정하기 위해 이 두번째 지점을 사용한다.

다각형

다각형의 꼭지점(정점)을 선택한다. 다각형을 닫기 위해 End 키를 누른다.

COP/OPER,SELECT 명령을 편집창에 삽입하기 위해 만들기 를 클릭한다.

예를들어:

COPSELECT4=COP/OPER,SELECT,BOX,SIZE=27377

REF,COP1,,

더 많은:

점 구름 점 정보
