점구름 모의실험을 위한 애니메이션 매개변수 사용

설정 옵션 대화상자 (수정 | 선호 | 설정) 의 애니메이션 탭에서 스캔 및 실행 영역에서 모의 실험된 레이저 스캔의 속도를 제어하거나 F5 키를 누를 수 있다. 상세 정보는, PC-DMIS 핵심 문서의 "설정 옵션: 애니메이션 탭"을 참조한다.

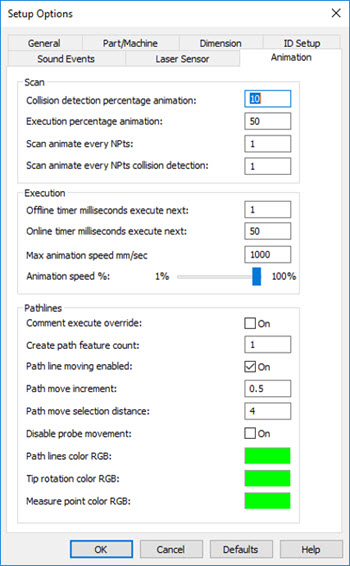

설정 옵션 - 애니메이션 탭

스캔 영역

모든 NPts 를 스캔 애니메이션 - 이 값은 PC-DMIS가 애니메이션에 사용하는 스캔 경로 지점 수를 결정한다.

• 점구름 모의실험의 경우, "1" 의 값을 입력하면, 소프트웨어는 모든 스캔 지점을 사용하므로, 보다 자연스러운 애니메이션이 된다.

• 점구름 모의실험을 위해 더 큰 값 (예를들어 "10")을 사용하면, 레이저 스캐너 프로브가 지점 1에서 지점 10 으로 이동하고 해당 스캔 경로 지점 사이의 모든 자주색 점구름 줄을 즉시 보여준다. 결과는 더 빠르지만 덜 자연스러운 애니메이션이 된다. 기본값은 50 이다.

또한 이 값을 PC-DMIS 설정 편집기에서 설정할 수 있다. AnimateSpeed상세 정보는, PC-DMIS 설정 편집기 문서 "ScanAnimateEveryNPts" 을 본다.

실행 영역

점구름 모의실험의 경우, 이 영역의 값은 일반적으로 최대 값으로 설정된다.

최대 애니메이션 속도 mm/sec - 이것은 측정 루틴 실행중에 애니메이션된 프로프가 그래픽 디스플레이 창에 사용할 최대 애니메이션 속도를 정의할 수 있게 한다. 속도는 초당 mm이다. 이것은 애니메이션이 아주 느리게 보여지는 복잡한 측정 루틴을 위한 이 값을 변경하는데 유용하다. 애니메이션의 뷰들을 다시 그리는 시간을 늘리기위해, 이 값을 높인다. 이것은 소프트웨어가 적은 애니메이션 단계를 그리도록 한다.

또한 이 값을 PC-DMIS 설정 편집기에서 설정할 수 있다. 상세 정보는, PC-DMIS 설정 편집기 문서 "MaxAnimationSpeed" 를 본다.

애니메이션 속도 %: - 슬라이더는 PC-DMIS 가 사용하는 최대 애니메이션 속도 mm/sec 값의 실제 백분율을 조정할 수 있게 한다.

또한 이 값을 PC-DMIS 설정 편집기에서 설정할 수 있다. 상세 정보는, PC-DMIS 설정 편집기 문서 "AnimateSpeed" 를 본다.
