6 지점 좌표일치는 반복 3D 자동 맞춤 좌표일치를 수행할 수 있게 한다. 다음의 단계들은 6 지점 좌표일치를 만들기 위해 사용될 전형적인 절차를 보여준다:
Z 축과 같게 하기 위해 상부 표면위의 세개의 지점들을 측정한다.
X 축으로 회전하기 위해 앞 표면에서 두개의 지점을 측정한다.
마지막으로, Y 축을 위한 원점을 정의하기 위해 한 지점을 측정한다.
마침을 클릭한다. 이것은 좌표일치를 위한 올바른 원점을 설정한다.
PC-DMIS 는 최적 맞춤 3D 좌표일치를 삽입한다. 실행 후, PC-DMIS 는 보고서 창에서 3D 좌표일치 최적 맞춤 그래픽 분석을 보여준다.

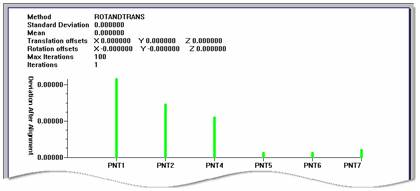

샘플 자동 맞춤 일치 그래픽의 분석
3D 자동 맞춤 일치의 이 그래픽의 분석은 보고창에서 이 정보를 보여준다:
헤더: 이것은 자동 맞춤 일치에 사용된 다양한 값을 포함한다: 방법, 표준 편차, 평균값, 변환(이동) 오프셋, 회전 오프셋, 최대 반복, 반복.
세로 축: 이것은 좌표일치 후에 편차의 총계를 보여준다.
가로 축: 이것은 좌표일치에 사용된 지점의 ID 를 보여준다.
