그룹 좌표일치 결과

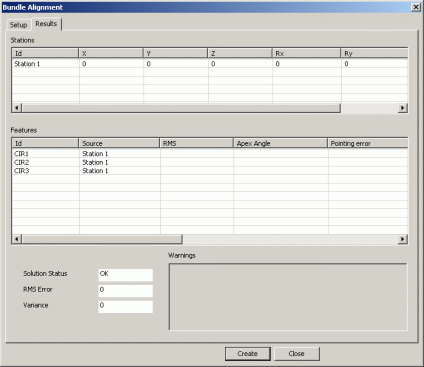

그룹 좌표일치 대화 상자 - 결과 탭

구성된 그룹 좌표일치를 측정하고 계산된 후에, 결과 탭에서 결과를 검증할 수 있다. 결과에 만족한다면, 측정 루틴에 좌표일치를 삽입하기 위해 만들기 를 클릭한다. 좌표일치는 표준 측정 루틴 실행중에 정의된대로 실행된다.

그룹 좌표일치 결과 해석하기:

스테이션

• ID - Leica 기록 장치 스테이션 명

• XYZ - 원점 스테이션에 관하여 스테이션의 이동된 지점을 보여준다.

• Rx Ry Rz - 원점 스테이션 x, y, 그리고 z 축 주위의 회전을 보여준다.

특성

• ID - 측정 루틴 특성명

• 소스 - "측정 좌표일치 특성" 이 원래 측정되었던 스테이션 명.

• RMS - 이것은 주어진 "그룹 좌표일치 특성" 의 제곱 평균 제곱근 오차(평균 오차) 이다.

• 정점 각도 - 이것은 측정된 "그룹 좌표일치 특성"의 두 측정의 사이에 가장 큰 각도를 제공한다. 두개 이상의 기록장치로부터 "그룹 좌표일치 특성" 이 측정되면, 90 도 각도에 가장 가까운 각도가 정점 각도로 주어진다.

• 포인트 오류 - 이것은 주어진 "그룹 좌표일치 특성" 을 위한 각도 오류의 측정이다.

• XYZ - "그룹 좌표일치 특성" 을 위한 XYZ 위치를 보여준다.

• XYZ 편차 - 이들 값은 각각의 자동 맞춤된 값에 개별적인 각 스테이션으로부터 수행한 측정으로부터 편차를 제공한다.

• 3D 편차 - 이 값은 XYZ 편차의 크기를 제공한다.

해법 상태 - 이것은 알고리즘이 그룹 좌표일치를 풀 수 있었는지를 나타내는 OK 또는 FAILED 이다.

RMS 오류 - 모든 "그룹 좌표일치 특성" 의 총 RMS 오류.

차(差) - 결합된 모든 "그룹 좌표일치 특성"의 차.

경고 - 특정 메시지는 그룹 좌표일치 해법 조정을 돕기위해 제공된다.
