프로브 판독 설정 대화상자는 Leica 기록장치와 작업하기 위한 다양한 옵션이 있다. 이 항목은 Leica 기록장치 사용과 관련된 몇가지 주요 옵션을 설명한다
프로브 판독 설정 대화상자를 열기 위해, 수정 | 선호 | 프로브 판독 설정 메뉴 항목을 선택한다. 프로브 판독창에서 직접 이 대화상자를 열기 위해, 설정을 오른쪽 클릭하고 선택한다. (프로브 판독창 설정 대화상자에 관한 상세 정보는, PC-DMIS 핵심 문서의 "선호에 따른 설정" 단락에서 "프로브 판독창 설정" 을 본다.

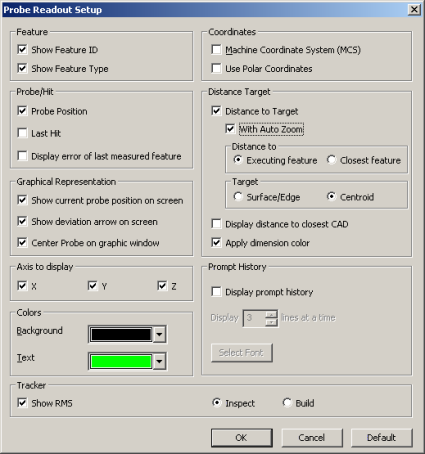

프로브 판독 셋업 대화 상자
특성 ID 보기: 실행되고 있는 특성을 위한 특성 ID 를 보여주거나, 또는 가장 가까운 CAD의 거리 보여주기 옵션에 따라 가장 가까운 특성을 보여준다.
특성 유형 보여주기: 실행되고 있는 특성에 해당하는 특성의 유형을 보여준다.
화면의 현재 프로브 지점 보여주기: 그래픽 디스플레이 창에 현재 지점의 3D 이미지를 보여준다.
화면에 편차 화살표 보여주기: 편차의 방향을 보여주는 그래픽 디스플레이 창에 3D 화살표를 보여준다. 화살표의 꼬리는 점검 모드로 프로브 위치와 구성 모드로 측정된 지점에 언제나 그려진다.
프로브를 그래픽 창 중앙에 놓기: 현재 프로브의 그래픽 이미지는 그래픽 디스플레이 창의 중앙에서 언제나 나타난다.
목표물과의 거리: 이것은 실행전용 옵션이다. 실행 모드로, 그것은 프로브로부터 실행되고 있는 특성까지의 거리를 보여주거나 또는 가장 가까운 CAD 의 거리 보여주기 옵션에 따라 가장 가까운 특성을 보여준다.
실행 특성... 특성 실행하기 또는 가장 가까운 특성: 이 옵션은 현재 실행되고 있는 특성 ID 또는 현재 프로브 위치의 가장 가까운 특성을 위한 특성 ID를 보여줄 수 있게 한다. 그 특성과의 거리는 선택된 특성(실행특성 또는 가장 가까운 특성)에 따라 업데이트된다.
대상: 중심 을 선택하면 특성의 중심과의 거리를 계산한다. 표면/가장자리 지점을 선택하면 특성에 있는 지점과의 거리 또는 CAD 요소 그리고 중심에 가장 가까운 거리를 계산한다.
가장 가까운 CAD 와의 거리 보여주기: 프로브에서 가장 가까운 CAD 요소까지의 거리를 보여준다.
측정 컬러 적용: 이 표시란은 공차밖의 측정 컬러와 일치하기 위해 편차값(대상 값의 거리)의 컬러를 변경한다.
RMS 보여주기: 접촉이 수행되는 동안 RMS 값을 보여준다.
점검 / 구성 모드:기본값에 의해 (점검 모드), PC-DMIS 는 차(差) = 실제값 - 이론상의 값 으로 편차 (T) 를 보여준다.
만들기 모드: 일반적인 목적은 실제 개체와 그것의 이론상의 데이타 또는 CAD 모델간의 실시간 편차들을 제공하는 것이다. 이것은 그것이 CAD 디자인 데이타와 관련되는것과 같이 부품을 위치할 수 있게 한다.
이 옵션은 이론상의 지점 또는 차(差) = 이론상의 값 - 실제 값 에 도달하기 위해 측정된 지점을 이동해야 하는 거리와 방향을 보여준다.
지점으로 부품을 이동할때, PC-DMIS 는 어떤 데이타(접촉 수행)도 저장하지 않고 실시간 편차만을 보여준다. 타당한 편차 (0.1mm 와 같은) 내에 부품이 배치된 후, 특성의 마지막 지점을 일반적으로 측정할것이다.
점검 모드: 이 모드로, 개체 (점, 표면의 라인, 기타) 의 지점은 확인되고 디자인 데이타와 비교된다.
