LAS 스캔의 작업흐름 예

Leica LAS-20-8 센서로 스캔하기위한 작업 흐름은 다음과 같다:

1. PC-DMIS에서, LAS-20-8 스캐너에 고정한다. (편집창에서 자동으로 활성 프로브로 설정된다.) RDS 스캔 창이 나타날때, 스캔을 시작할 준비가 된 것이다.

2. RDS 제어판에서, LAS 스캐너 설정을 입력한다. 다음 RDS 스캐닝 프로파일로 이동하기위해 LAS 스캐너 버튼을 두 번 클릭할 수 있다.

선택적:

1. 점구름 또는 QuickCloud 도구바 (보기 | 도구바)에서 점구름 데이타 수집 매개변수 버튼 을 선택한다.

이동식 도구 바에 대한 상세 정보는, "이동식 도구바를 사용" 을 본다.

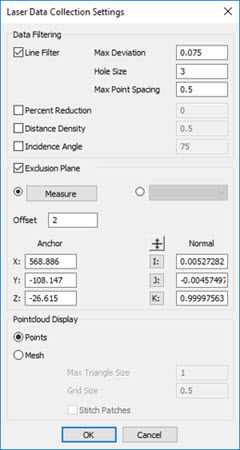

레이저 데이타 수집 설정 대화상자에 대한 상세 정보는, PC-DMIS 레이저 문서에서 "레이저 데이타 수집 설정" 을 본다.

2. 제외 평면 영역에서, 측정 버튼을 클릭한다.

3. 테이블 표면을 스캔한 다음 완료되었을때 스캐너의 해당 버튼을 클릭한다.

4. 제외 평면 오프셋 필드에서, 오프셋 값(예를들어: 1mm의 경우 1)을 입력한다음 활성화하기위해 표시란을 클릭한다.

5. 점구름 데이타 수집 매개변수 대화상자를 닫기위해 OK 를 클릭한다.

3. LAS 스캐너 버튼을 누른 채로 부품을 스캔한다.

• COP 특성이 존재하면, 점구름 데이타가 COP에 추가된다.

• COP 특성이 존재하지 않으면, 새로운 COP가 만들어지고 (COP1) 점구름 데이타로 채워진다.

4. 스캔 광선이 실수로 끊긴 경우 (예를들어 면을 변경할때) LAS에 다시 고정해서 스캔을 계속할 수 있다.

5. 스캔을 완료할때, 기록장치에 다시 연결하기위해 다른 프로브에 고정할 수 있다 (예를들어, 반사장치 또는 T- 프로브). 스캐너와의 연결을 끊을때 10 초의 지연이 있다.

6. LAS 에 고정하고 스캔을 시작해서 언제든지 COP에 점구름 데이타를 추가할 수 있다.

스캔 재실행 (Ctrl + Q)

측정 루틴을 재실행하기위해:

1. 측정 루틴을 재실행하기위해 PC-DMIS 실행 버튼 을 클릭한다.

2. PC-DMIS는 COP를 비우기위한 프롬프트를 보여준다. COP를 비우고 그것을 새로 스캔된 데이타로 채우기위해 예 를 클릭한다. 새로 스캔된 데이타를 기존 데이타에 추가하기위해 아니오 를 클릭한다.

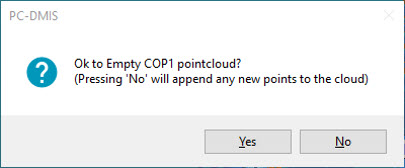

PC-DMIS 는 COP를 비우고 새 데이타를 추가하거나, 새 데이타를 추가할것을 요청한다

3. 소프트웨어는 실행 대화상자를 보여준다. 데이타 수집을 완료할때, 스캔 완료 버튼을 클릭한다.

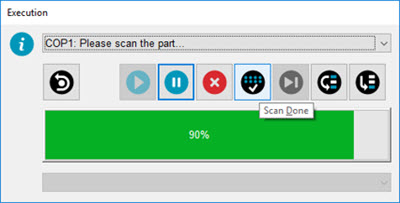

스캔 완료 버튼 위로 이동할때 실행 대화상자가 나타난다.

4. 측정 루틴이 레이저 자동 특성을 포함하면, 충분한 데이타가 있는 경우 소프트웨어는 특성을 수집한다. PC-DMIS 가 그것이 특성 수집을 위해 점구름 데이타가 더 필요하다고 판단하면, 실행 대화 상자에 프롬프트가 나타난다. 소프트웨어는 그래픽 디스플레이 창에서 빨간색으로 더 많은 데이타가 필요한 특성을 하이라이트한다. 더 많은 데이터를 얻고 특성을 수집하기위해 필요하면 영역을 다시 스캔한다.
