MI.Probe 로 측정하기위해:
필요한 프로브 팁이 부착되어 있고 MI.Probe가 켜져 있는지 확인한다. MI.Probe의 상태를 확인하는 방법에 대한 상세 정보는, "MI.Probe 사용" 항목의 "MI.Probe LED 디스플레이" 영역을 참조한다.
AICON MoveInspect Pilot 창이 시스템이 그것을 인식함을 뜻하는 프로브를 보여줄 때.
Aicon MoveInspect Pilot 창의 예
PC-DMIS는 MI.Probe 및 프로브 팁 직경을 자동으로 감지한다. MI.Probe 팁은 설정 도구바 (보기 | 도구바)과 그래픽 디스플레이 창에서 볼 수 있다.
MoveInspect 시스템이 지정된 시간 내에 시스템을 감지하지 못하면, PC-DMIS는 "기계가 응답하지 않음" 이라는 시간 초과 오류 메시지를 보여준다.
ConnectionTimeoutInSeconds 레지스트리 항목으로 시간 초과 값을 변경할 수 있다. 상세 정보는, PC-DMIS 설정 편집기 문서에서 "ConnectionTimeoutInSeconds" 를 참조한다.
프로브를 측정 위치에 놓는다.
접촉을 수행하거나 스캔을 실행한다. MI.Probe와 프로브의 버튼 지정으로 측정하는 방법에 대한 상세 정보는, "MI.Probe 사용" 항목의 "MI.Probe 버튼 지정" 영역을 참조한다.

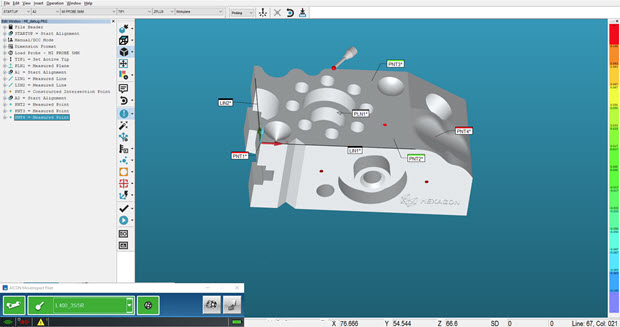

완성된 MoveInspect 측정의 예
