스캔의 주요 축 방법은 특정 부품 축에서 절단 평면을 명시해서 그리고 절단평면을 거쳐 프로브를 끌어와서 부품을 스캔할 수 있게 한다. 부품을 스캔하는 동안, 원하는 횟수 만큼 프로브가 정의된 잘린 평면을 교차하도록 스캔해야 한다. PC-DMIS 는 이 절차를 따른다:
PC-DMIS 는 컨트롤러로부터 데이타를 얻는다 그리고 교차하는 동안 양쪽에서 잘린 평면과 가장 가까운 두개의 데이타 접촉을 찾는다.
PC-DMIS 는 잘린 평면을 관통할 두개의 접촉간의 라인을 형성한다.
관통된 지점은 잘린 평면에서 접촉이 된다.
이 작업은 절단 평면을 지날때마다 일어난다 그리고 절단 평면에서 많은 접촉을 수행하게 될 것이다.
잘린 스캔 위치를 위한 증분을 명시해서 스캔의 다수의 가로행(PATCH)을 점검하기 위해 이 방법을 사용할 수 있다. 첫번째 가로행을 스캔한 후, PC-DMIS 는 증분에 현재의 위치를 더해서 그 다음 위치로 잘린 평면을 이동할 것이다. 새로운 절단 평면 위치에서 그다음의 행을 계속 스캔할 수 있다.
이 탭의 다른 컨트롤에 관한 정보는, PC-DMIS 핵심 문서의 "부품을 스캔" 단락에서 "스캔 대화상자의 일반 기능" 항목을 본다.
주요 축 스캔을 수행하기 위해:
주요 축 대화상자를 열기위해 삽입 | 스캔 | 주요 축 메뉴 옵션을 선택한다.

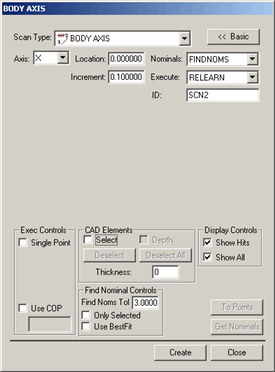

주요 축 대화상자
기본 이름을 사용하지 않으려면, ID 상자에 스캔을 위한 사용자 정의 이름을 지정한다.
축 목록에서, 축을 선택한다. 사용가능한 축은 X, Y, 그리고 Z 이다. 프로브가 교차할 절단 평면은 이 축에 평행이 될 것이다.
위치 상자에서, 잘린 평면이 위치될 정의된 축으로부터의 거리를 명시한다.
증분 상자에서, 다수의 평면을 가로질러 스캔할거라면 평면간의 거리를 명시한다.
CAD 모델을 사용하고 있다면, 이론상의 값 찾기 공차를 이론상의 값 찾기 컨트롤 영역에 입력한다. 이것은 실제 볼 중앙 지점이 이론상의 CAD 위치로부터 얼마나 멀리 떨어질 수 있는지를 정의한다.
필요한대로 다른 대화상자 옵션을 지정한다.
만들기를 클릭한다. PC-DMIS 는 기본 스캔을 삽입한다.
PC-DMIS 가 스캔을 실행할때, 실행 옵션 대화상자가 나타나고, PC-DMIS 는 컨트롤러에서 데이타가 오기를 기다린다. PC-DMIS 가 스캔을 실행할때, 실행 옵션 대화상자가 나타나고, PC-DMIS 는 컨트롤러에서 데이타가 오기를 기다린다.
수동으로 프로브를 스캔하기 원하는 표면위에서 이리저리로 끌어온다. 프로브가 정의된 잘린 평면에 접근하는 동안, 프로브가 평면을 가로지를때까지 음이 점차적으로 증가하는(높아지는) 연속적인 (끊기지 않는) 소리를 들을 것이다. 이 소리의 지시(힌트)는 잘린 평면에 프로브가 얼마큼 가까운지를 결정하는데 도움을 준다. PC-DMIS 는 프로브가 정의된 평면을 가로지를때마다 컨트롤러로부터 접촉을 받아들일것이다.
