스캔의 고정된 델타 방법은 접촉들간의 거리 상자에 거리 값을 설정해서 측정된 데이타를 줄일 수 있게 한다. PC-DMIS 는 첫번째 접촉으로부터 시작할것이다 그리고 명시된 거리보다 더 가까운 접촉들을 삭제해서 스캔을 줄일것이다. 접촉들의 감소는 기계로부터 데이타가 올때 발생한다. PC-DMIS는 지정된 증가보다 더 큰 것에 의해 분리된 지점만을 저장한다.
0.5 의 증가를 지정했다면, PC-DMIS 는 적어도 0.5 단위 만큼 서로 떨어진 접촉만을 저장한다. 컨트롤러의 나머지 접촉은 제거된다.
이 탭의 다른 컨트롤에 관한 정보는, PC-DMIS 핵심 문서의 "부품을 스캔" 단락에서 "스캔 대화상자의 일반 기능" 항목을 본다.
불변 거리 (델타) 스캔을 수행하기 위해:
불변 델타 대화상자를 열기위해 삽입 | 스캔 | 불변 거리 메뉴 옵션을 선택한다.

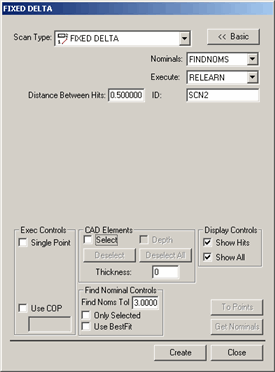

불변의 델타 대화상자
기본 이름을 사용하지 않으려면, ID 상자에 스캔을 위한 사용자 정의 이름을 지정한다.
접촉들간의 거리 상자에, PC-DMIS 가 접촉을 수행하기 전에, 프로브가 이동해야 할 거리를 입력한다. 이것은 지점간의 3D 거리이다. 예를들어, 5 를 입력하고, 측정의 단위가 밀리미터라면, PC-DMIS 가 컨트롤러로부터 접촉을 수령하기전에 프로브는 마지막 지점으로부터 적어도 5 mm 이동해야 한다.
CAD 모델을 사용하고 있다면, 이론상의 값 찾기 공차를 이론상의 값 찾기 컨트롤 영역에 입력한다. 이것은 실제 볼 중앙 지점이 이론상의 CAD 위치로부터 얼마나 멀리 떨어질 수 있는지를 정의한다.
필요한대로 다른 대화상자 옵션을 지정한다.
만들기를 클릭한다. PC-DMIS 는 기본 스캔을 삽입한다.
PC-DMIS 가 스캔을 실행할때, 실행 옵션 대화상자가 나타나고, PC-DMIS 는 컨트롤러에서 데이타가 오기를 기다린다. PC-DMIS 가 스캔을 실행할때, 실행 옵션 대화상자가 나타나고, PC-DMIS 는 컨트롤러에서 데이타가 오기를 기다린다.
스캔하기 원하는 표면위로 수동적으로 프로브를 끌어온다. PC-DMIS 는 접촉간의 거리 상자에서 정의한 거리보다 큰 거리에 의해 분리된 컨트롤러로부터 접촉을 받아들일것이다.
