수동 자유형태 스캔은 하드 프로브로 자유형태 스캔을 만들 수 있게 한다. 이 스캔은 많은 다른 수동 스캔처럼 초기 또는 방향 벡터가 필요하지 않다. 그것의 DCC 대응물과 유사하게, 자유형태 스캔을 하기 위해 해야할 일은 스캔하고자하는 표면에서 지점을 클릭하는 것이다.
이 탭의 다른 컨트롤에 관한 정보는, PC-DMIS 핵심 문서의 "부품을 스캔" 단락에서 "스캔 대화상자의 일반 기능" 항목을 본다.
수동 자유형태 스캔을 만들기 위해:
수동 자유형식 대화상자를 열기위해 삽입 | 스캔 | 수동 자유형식 메뉴 옵션을 선택한다.

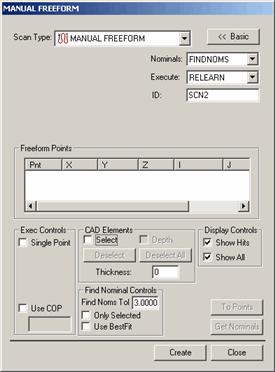

수동 자유형태 대화상자
기본 이름을 사용하지 않으려면, ID 상자에 스캔을 위한 사용자 정의 이름을 지정한다.
CAD 모델을 사용하고 있다면, 이론상의 값 찾기 공차를 이론상의 값 찾기 컨트롤 영역에 입력한다. 이것은 실제 볼 중앙 지점이 이론상의 CAD 위치로부터 얼마나 멀리 떨어질 수 있는지를 정의한다.
스캔의 경로를 정의하기 위해 그래픽 디스플레이 창에서 부품의 표면을 클릭한다. 각 클릭으로, 오렌지 지점이 부품의 이미지에 나타난다. 새로운 각 지점은 오렌지 라인으로 이전 지점과 연결된다.
스캔을 위한 충분한 지점을 가지고 있을때, 만들기 를 클릭한다. PC-DMIS 는 편집창에 스캔을 삽입한다.
