이동식 장치로 신속 시작 인터페이스를 사용해서 만들어질 수 있는 다양한 좌표일치가 있다. Leica 반사기들과 T-프로브들과 직접적으로 관련된 기본 좌표일치 예들은 여기에서 보여진다, 그러나 모든 이동식 장치를 위한 원리는 동일하다.
CAD 와 반사기와 함께 평면-라인-지점 좌표일치의 예
CAD 모델을 수령한다. "이론상의 데이타 수령하기" 를 본다.
신속 시작 인터페이스로부터 좌표일치 | 평면/라인/지점을 선택한다.

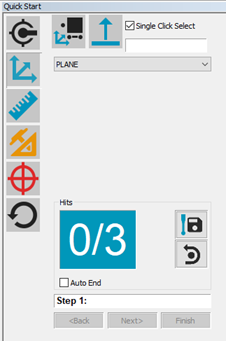

평면-라인-점 좌표일치를 보여주는 신속 시작
좌표일치 특성들을 측정하기 위해 신속 시작 인터페이스 의해 제공된 지시들을 따른다.
부품에 아직 정렬되지 않은 동안, 측정을 수행하기 위해 "수집된 접촉 방법" 을 사용하도록 한다. "수집된 접촉" 에 관한 상세 정보는, "Leica 인터페이스" 단락에서 "옵션 탭" 항목을 본다.
접촉 수행하기 (Ctrl + H) 는 현재 고정 측정을 내부에 저장한다. 벡터 거리를 이동한 후, PC-DMIS 는 첫번째와 두번째 지점 사이의 IJK 벡터를 계산하고 그에 따라 결과 지점의 오프셋을 보정한다.
반사기 이동을 위해 나타낸 벡터 거리
CAD 와 T-프로브와 함께 평면-라인-점 좌표일치의 예
CAD 모델을 받는다. 상세 정보는, PC-DMIS 핵심 문서의 "고급 파일 옵션 사용" 단락에서 "CAD 데이타 또는 측정 루틴 데이타 받기" 를 본다.
그래픽 모드 도구바에서, 프로그램 모드 (
) 를 활성화한다.
동일 도구바에서, CAD 데이타의 모드를 선택한다:
곡선 모드 - 곡선과 지점 데이타를 가진 CAD 를 위해 사용된다.
표면 모드 - 표면 데이타를 가진 CAD 를 위해 사용된다.
신속 시작 인터페이스로부터 좌표일치 | 평면/라인/라인을 선택한다.
프로그래밍 모드로 좌표일치 특성들을 측정하기 위해 신속 시작 인터페이스 의해 제공된 지시들을 따른다.

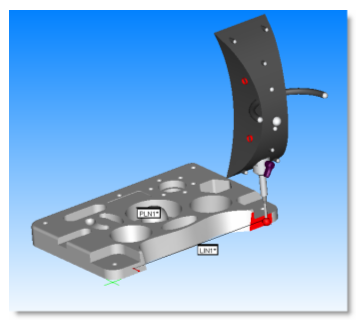

T-프로브로 좌표일치 특성들을 측정하기
측정 루틴이 완료되었을때, CTRL + Q 를 눌러서 또는 파일 | 실행 메뉴 항목을 선택해서 그것 (측정 루틴)을 실행한다.
부품에 아직 정렬되지 않은 동안, 측정을 수행하기 위해 "수집된 접촉 방법" 을 사용하도록 한다. "수집된 접촉" 에 관한 상세 정보는, "Leica 인터페이스" 단락에서 "옵션 탭" 항목을 본다.
오프라인으로 좌표일치 만들기
신속 시작 인터페이스를 사용해서 그들을 측정하는 대신 편집창에서 특성을 선택해서 이전에 측정되었던 특성을 사용해서 오프라인으로 좌표일치를 만드는것은 가능하다.
