이 단계에서 설명되는 조정 절차는 측정 레이저 프로브 옵션의 유형과 설치된 인터페이스의 유형에 따라 다르다. 조정 옵션에 관한 상세 정보는, PC-DMIS 레이저 문서에서 "레이저 프로브를 측정 옵션" 항목을 참조한다.
다음의 단계는 레이저 프로브를 처음 조정할때 사용할 절차를 설명한다:
팁이 단계 1에서 정의되었을때, 프로브 유틸리티 대화상자에서 측정 을 클릭한다. 이것은 측정 레이저 프로브 옵션 대화상자를 연다.
조정 절차를 시작하기 위해 측정을 클릭한다. Perceptron V5 센서를 사용하고 있지 않다면, 단계 5 로 이동한다. Perceptron V5 감지기를 사용하고 있다면, 편평한 목표물에서 레이저의 Z 깊이의 전체 범위를 스캔하라는 메시지를 먼저 받게된다.
다음을 수행해서 V5 센서의 Z 깊이를 측정한다 (편평한 대상 조정):
편평한 대상 조정을 수행하려는 평면 위에 흰색 종이를 올려 놓는다.
평평한 표면과 가깝게 V5 감지기를 놓는다 그래서 스캔 라인은 레이저의 투영된 격자 상자보다 길다.
레이저 선이 그리드 박스를 다른 쪽과 교차하도록 프로브를 레이저 범위의 최대 범위까지 멀리 이동하면서 센서의 트리거를 누르고 있는다.
트리거를 놓는다. 이것은 평평한 목표물 조정을 완료한다.
조정 구체의 센서 조정을 완료하기 위해 화면의 지시와 레이저 뷰 탭에서 시각적 지시사항을 따른다.
조정 구에서 15개의 다른 위치로 프로브를 이동하라는 메시지를 받는다 (각 지점에서 3개의 다른 필드가 있는 구 주위의 5개의 다른 지점). 레이저 프로브는 계속 프로브 측정을 할 것이다, 그러나 그것은
특정 기준이 충족될때만 데이타의 라인을 사용한다. 시스템은 조정을 완료하기 위해 각각의
15개 다른 위치에 데이타의 5 라인이 필요하다.
5개의 위치를 위한 세개의 필드 ( "멀리", "왼쪽"및 "오른쪽")에서 조정할 때 두 회귀선 모두에서 접촉 (레이저 스트라이프)을 반드시 수행하도록 한다. 회귀선은 드롭 다운 링크에 있는 위의 그림에서 "Band 1" 및 "Band 2"로 표시된다. 또한, 적도 주위의 0, 120, 그리고 240 도에서 프로브(측정) 할때, 하위 위치에서 2 개와 상위 위치에서 1 개의 라인만을 수행해서 구의 하위 부분에 주로 측정한다. 이것은 구의 상부에서 일어나는 세트 4 와 5 사이에서 추가 데이타가 수집될것이기 때문이다.

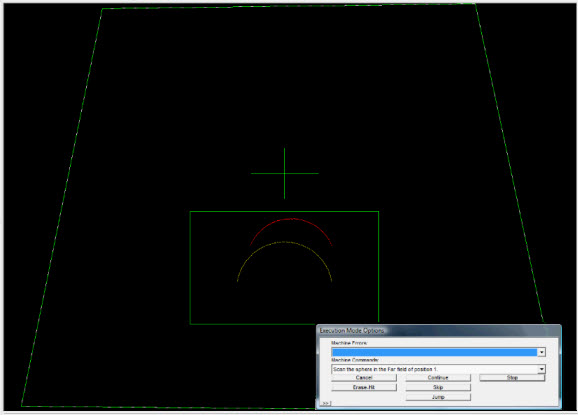

조정의 각 접촉(또는 레이저 라인) 의 경우, 레이저의 빨간색 호형을 노란색 호형 (구체의 이론상의 호형을 나타내는)에 정렬하기 위해 레이저 탭을 사용한다 그래서 가능한 한 가깝게 형태와 크기를 일치하게 한다.
레이저의 빨간색 호형을 이동한다 그래서 그것이 노란색 호형을 둘러싼 녹색 직사각형 상자내에 남게 한다. 노란색 호형의 상부에 레이저의 호형을 위치시키는 동안, 경고음은 빈도와 음높이를 증가한다. 이것은 원하는 위치로 접근할때를 알려주는데 도움을 준다.

다양한 기준이 충족될때까지 타당한 위치에서 움직이지않도록 레이저 프로브를 잡고 있는다. PC-DMIS 는 라인을 자동으로 사용하고, 새로운 위치에서 프로브측정을 하라는 메시지를 준다.
