T-프로브 버튼 지정들

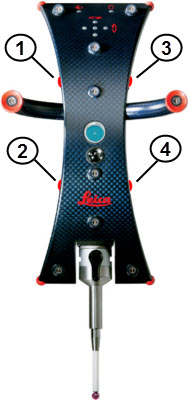

T-프로브 버튼들

1. 버튼 1 (A) - 고정된 지점

• 1 초 미만으로 누름 - 표준 고정 지점을 측정한다 ("옵션 탭" 에서 정의된것과 같은 지속 시간). 스타일러스의 생크는 프로브의 방향을 결정한다.

• 1 초 이상 누름 - "수집된 접촉" 과 같이 표준 고정 지점을 측정한다. 측정된 지점을 위한 벡터를 변경하기 위해, 벡터를 정의하는 위치로 그것을 이동하는 동안 이 버튼을 계속 누르고 있는다. 벡터는 측정된 지점과 해제 지점 위치 사이의 표시된 라인에 의해 만들어진다. 벡터가 기록되는 방법에 영향을 주는 매개변수에 관한 정보는, "옵션 탭" 항목을 본다.

2. 버튼 2 (C) - 현재 기능을 수행하지 않는다.

3. 버튼 3 (B) - 완료/끝

• 1초 미만 동안 누름 - 특성 종료

• 1초 이상 클릭 - 판독창을 보여주거나 또는 CAD 에 실시간 3D 거리를 활성화한다. 마지막 접촉을 삭제한다.

4. 버튼 4 (D) - 스캔 버튼 - 이 버튼을 누르면 계속적인 측정을 시작한다. 그것(버튼)을 풀면 측정을 멈춘다.

버튼 지점들 변경하기

버튼 지정은 다음의 방법 중 하나로 설정될 수 있다:

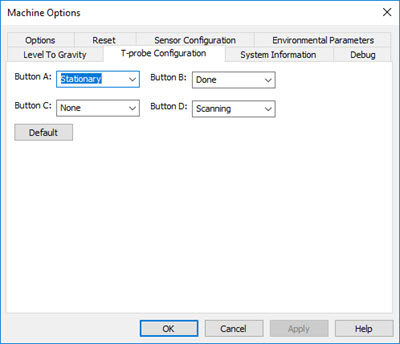

1. 기계 옵션 대화상자 (수정 | 환경 설정 | 기계 인터페이스 설정)에서 T-Probe의 기본 버튼 지정을 변경할 수 있다.

T- 프로브 구성 탭을 선택하고 개별 버튼의 옵션을 수정한다.

이 대화상자에서 버튼 구성을 변경하면 아래에 설명된 해당 PC-DMIS 설정 편집기 레지스트리 항목의 값이 정의된다.

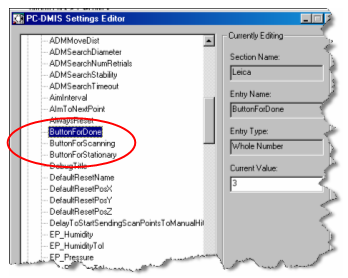

2. 필요한 경우 PC-DMIS 설정 편집기에서 T- 프로브의 표준 버튼 지정을 또한 변경할 수 있다. 이것을 수행하기 위해, 각 Leica 버튼 항목을 위한 수를 원하는 T-프로브 버튼의 수로 변경한다.

레지스트리 항목을 수정하는 방법에 대한 상세 정보는, PC-DMIS 설정 편집기 문서의 "레지스트리 항목 수정 소개"장을 참조한다.

T-프로브 지점에 관한 IJK 역할

부품과 정렬하면, PC-DMIS 는 지점 전용 모드를 사용하는 경우만 제외하고, 활성 좌표계 축중 하나에 수직인 IJK 값을 언제나 저장한다.
