PC-DMIS 비전 프로브 오프셋 조정을 위한 링 도구의 사용을 지원한다. 링 도구는 비전과 다수-센서 기계를 위해 사용된다. 자세한 정보는 "프로브 오프셋 조정" 항목을 본다.

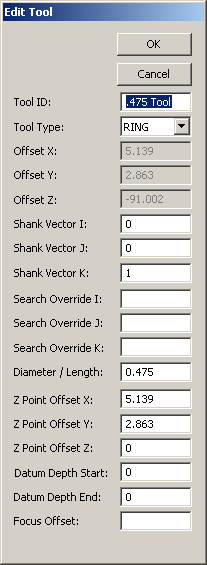

도구 추가 대화상자 - 링 도구
다음의 링 도구 값을 지정한다:
도구 ID: 링 도구의 기술적 이름을 제공한다.
도구 유형: 링이 선택되었다.
섕크 벡터 IJK: 링 도구의 중앙 축의 벡터를 명시한다.
검색 재정의 IJK: 이들 상자들은 프로브 유틸리티 대화상자에서 사용자 정의 조정 순서 표시란을 선택할때 모든 팁들을 측정하기 위한 가장 효율적인 순서를 결정하기 위해 PC-DMIS 에 의해 사용되는 벡터를 명시할 수 있게 한다.
지름: 링 게이지 구멍 또는 구멍의 지름을 제공한다.
Z 지점 오프셋 X: 구멍 중앙의 위로부터 Z 값 측정 지점의 X 오프셋을 명시한다.
Z 지점 오프셋 Y: 구멍 중앙의 위로부터 Z 값 측정 지점의 Y 오프셋을 명시한다.
Z 지점 오프셋 Z: 구멍 중앙의 위로부터 Z 값 측정 지점의 Z 오프셋을 명시한다.
데이타 깊이 시작: 구멍 원기둥이 데이타인 구멍에 최소 깊이를 지정한다.
데이타 깊이 끝: 구멍 원기둥이 데이타인 구멍에 최대 깊이를 지정한다.
초점 오프셋: 상부 표면에서부터 구멍 원 초점 높이까지를 Z 로 거리를 제공한다.
