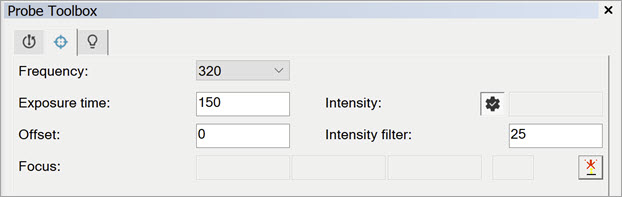

CWS 스캔 매개변수를 보여주는 PC-DMIS 비전 프로브 도구 상자의 예
센서 빈도
측정 속도는 CWS 가 단위 시간당 기록하는 측정 값의 수를 설정한다. 예를들어, 측정 요금이 2,000 Hz 에서 지정되었을때, 2000 측정 값이 초당 기록된다. 디스플레이의 강도 표시기는 정확한 설정을 선택하는데 도움이 될 수 있다. 매우 낮은 반사율을 가진 표면의 경우에, 그것은 측정 속도를 줄여야할 수도 있다. 이것은 광 센서의 CCD-라인이 더 오래 비추게(밝히게) 한다, 따라서 반사 세기가 매우 낮은 경우에도 측정할 수 있게 한다.
자동 램프와 노출 시간
램프 밝기 에서, LED의 관련 진동 지속 시간과 광원의 밝기를 선택할 수 있다. 측정 표면이 반사에서 변경될 때 자동 램프 옵션이 유용하다. 예를들어, 높은 반사 면이 측정하고 있고, 가장 높은 측정 속도가 여전히 과변조를 일으키면, 자동 램프를 아니오 로 설정하고 램프 밝기 옵션을 수동으로 지정한다.
또다른 옵션은 자동 램프 를 예 로 설정으로 두고, 노출 시간을 감소할 것이다. 약한 반사 표면이 높은 측정 속도로 측정되어야 한다면, 이것은 긴 펄스 지속 시간 또는 긴 노출 시간에 의해 달성될 수 있다.
어두운 참조는 노출 시간이 변경될때마다 반드시 필요하다. CWS 단위 운영자 설명서의 타당한 부분을 참조한다.
필터 (센서 강도)
한계치를 사용해서, 소음과 측정 신호 사이의 모든 데이타는 필터된다. 이 한계치 이하인 최대 값은 타당하지 않은 값으로 인식되고 측정 값 0 (영) 으로 디스플레이에 나타난다.
필터 (센서 강도) 와 "강도" 사이에 선형 관계는 없다. 예를들어, 필터 (센서 강도) = 50 으로 설정하면, 반드시 50의 강도 이하의 모든 값이 필터된다는것을 의미하지 않는다.
1 kHz 아래의 측정 속도는, 최소 40 의 필터 (센서 강도) 가 권장된다. 이것은 소음보다 약간 높은, 측정이 정확하지 않게 만드는 아주 낮은 강도의 측정 값의 사용을 방지한다. 1 kHz와 그 이상의 측정 속도에서, 최소 15 의 값이 장치의 능력을 완전히 활용하기 위해 필요하다.
오프셋
표면의 반사성과 측정 속도 (빈도) 에 따라, 최적 강도 값은 센서 범위의 다른 영역에서 발생할 수 있다.
오프셋 설정은 센서를 위한 최상의 스캔 영역으로 이동한다. 이 오프셋을 위한 입력은 mm 단위의 + 또는 - 값이다.

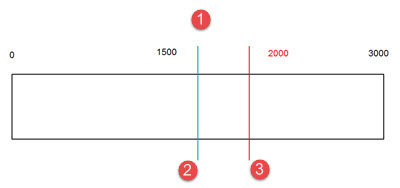

거리 (3mm 센서를 위한 센서 범위)
2 - 오프셋 = 0.000
3 - 오프셋 = 0.500
오프셋 값 변경의 효과를 보여주는 그래프
초점
초점 버튼은 CWS 센서에서 현재 기계 지점과 거리 값을 읽는다. 이들 값은 초점 상자에 나타나는 초점 지점을 계산한다.
필터 모드에 관한 주석
속도와 빈도 매개변수는 센서의 지점 밀도를 정의한다. 스캔의 경우, PC-DMIS 는 영(제로) 필터 와 지점 밀도 설정에서 정의된것과 같이 2차 필터링을 수행한다.
색채 백색 광 센서 프로브 판독 창
색채 백색 광 센서 (CWS)가 활성 센서인 경우, 프로브 판독창에 X, Y 그리고 Z 판독값, 그리고 다음을 보여준다:
강도 - 이 판독의 값은 원형 그래픽에 나타나는 비율이다. 99% 이상의 강도 값은 측정 오류를 나타낸다; 예를 들어, 센서가 감지 범위를 벗어날 수 있다. 측정 오류가 발생하면, 그래픽의 비-회색 부분은 적색으로 변한다.
거리 - 이 판독의 값은 측정 (인치 또는 밀리미터)의 현재 단위를 사용한다. 값은 원형 그래픽에 나타난다. 거리 값이 센서 범위의 상한 또는 하한의 10% 이내면, 그래픽의 비-회색 부분은 빨간색으로 변한다.
이들 판독값이 나타나게 하기 위해, CWS 레이저 탭을 선택하지 않는다. 그것을 선택할 때, 판독값은 더이상 프로브 판독창으로 전송되지 않는다.
