광학 조정 대화상자
이 옵션은 시스템의 광학을 조정한다. 네개의 별도의 조정들은 지원된다(사용가능한 하드웨어와 조정의 작위적 결과에 따라):
픽셀 크기 - 이것은 확대/축소 셀의 배율 (mag) 범위를 통해 또는 주어진 광학의 구성으로 뷰의 필드의 크기를 조정한다. 광학 조정 간격에 관한 제조업자의 지침을 따른다. 확대/축소 셀 또는 현미경이 변경될때 (그것이 복구를 위해 보내질때와 같은) 광학 배율을 재조정해야 한다.
카메라 회전 - 이것은 스테이지로 카메라의 회전을 조정한다, 그리고 어떤 회전도 제거한다. 이것은 CMM-V 시스템에서 특히 볼 수 있다.
동일 중심면/동일 초점면 - 이 조정은 렌즈의 중앙과 뷰의 필드의 중앙이 맞춰지도록 한다. 이 옵션은 다음이 참일때만 오직 사용이 가능하다:
확대/축소 렌즈를사용하고 있다.
선택된 램프가 이전에 조정되었다. "조명 조정" 을 본다.
필셀 크기 조정을 선택한다.
초점 - 초점 심도와 지연시간은 다양한 배율 레벨에서 일련의 초점 조정들을 통해 조정된다.
확대/축소 셀이 자동으로 조정되면, 특정 배율 조정의 수행은 필요하지 않을 것이다. 대신, 조정이 완료되었다는 메시지를 받는다.
광학을 조정하기 위해:
프로브 조정 대화상자의, 드롭다운 목록에서 광학 조정을 선택한다.
광 조정 대화상자를 열기 위해 조정 을 클릭한다.

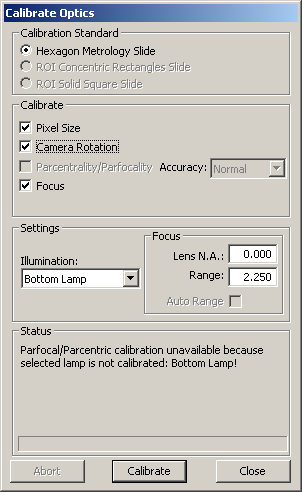

광학 조정 대화상자
조정 절차가 시작될때, 조정 표준을 이동하지 않는다.
조정 표준 영역에서, 시스템과 함께 받은 조정 표준의 유형에 해당하는 조정 표준을 선택한다. 지원된 표준은 다음을 포함한다:
HexagonMI 슬라이드
ROI 동심도 직사각형 슬라이드 (오직 ROI 기계만)
ROI 꽉찬 사각형 슬라이드 (오직 ROI 기계만)
조정 영역에서, 필요한 옵션을 선택한다.
픽셀 크기 - 측정된 특성의 크기를 결정하기 위해 다른 배율로 픽셀 크기를 조정한다.
카메라 회전 - 이 옵션은 PC-DMIS 비전 스테이지와 관련된 카메라의 회전이 있는지의 여부를 결정할 수 있게 한다 그리고 필요한 조정을 할 수 있게 한다.
동일 중심면/동일 초점면 - 이 옵션이 선택되었을때, 동일 중심면/동일 초점면은 픽셀 크기 조정을 사용해서 조정된다. 이 절차는 광 중심 조정이 필요하지 않게 한다. 이 옵션은 Hexagon 슬라이드 (Hexagon 제조 정보 기술 ) 를 사용할때와 기계가 확대 렌즈를 사용할때만 사용할 수 있다. 고정된(확대를 하지 않는) 렌즈를 사용해서 기계를 위한 "광 중앙 조정" 옵션을 사용한다. 또한, "동일 중심 조정 모드" 항목을 본다.
정확도 - 동일 초점면/동일 중심면 을 조정하기 위한 두가지 방법이 있다.
중간 은 FOV (픽셀크기) 조정을 위해 사용되었던 동일한 직사각형들에 조정을 하고 조정 절차가 더 신속하다.
최대 는 조정 표준에서 동심원을 조정한다. 이것은 더 나은 결과를 주지만, 수행 시간이 더 오래 걸린다.
초점: - 이 옵션은 깊이와 지연시간을 위한 초점 조정을 수행한다.
설정 영역에서, 조정 설정을 선택한다:
조명 - 조명 원을 선택한다. 조정의 최상의 방법은 하부 또는 서브 스테이지 조명을 사용해서 완료하는 것이다 왜냐하면 가장자리의 명암은 더 선명하기 때문이다. 현재의 조명 설정을 사용하고 조정중에 조명을 변경하지 않기 위해 <현재> 를 선택한다. CMM-V 는 그것의 링 조명을 이제 사용할 수 있고, 그 조명원이 된다.
초점 - 렌즈 N.A - 알려져 있다면 현재 렌즈의 숫자상의 구경 조리개 (N.A.) 를 지정한다, 그렇지 않으면 이 상자를 비워둔다. 이 값은 조정 프로그램이 조정중에 사용된 초점을 최적화할 수 있게 한다.
초점 - 범위 - 숫자상의 구경 조리개가 주어지지 않았다면 초점의 범위를 지정한다. 이것은 초점이 완료되는 범위를 제공한다.
자동 범위 - 초점을 위해 사용할 최상의 범위를 자동 계산하기 위해 이 표시란을 선택한다. 이 옵션은 모든 시스템들에 존재하지 않을 수 있다!

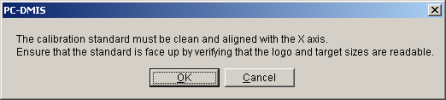

조정 버튼을 클릭한다. 메시지 상자가 나타나서, 조정 표준이 명확해야하고 X 축과 정렬되어야 한다고 알린다. 또한 표준이 위쪽을 향하도록해야 한다.
조정 절차가 소음과 먼지 제거 기술을 사용할지라도, 더러운 조정 표준이 조정을 실패하게 만들거나 또는 덜 정확한 측정 값을 만들 수 있다. 조정 표준의 유리 부분에서 먼지, 흙, 지문, 또는 다른 더러운 물질을 반드시 청소하도록 한다. 소독용 알코올와 같은 순한 비-침전 세정액과 부드럽고, 보푸라기 없는 천을 사용한다. 조정 표준이 놓이는 스테이지 유리를 또한 반드시 청소하도록 한다. 올바른 청소 기술은, 하드웨어 문서를 참조한다. 조정 순서 중에 유리 표준을 가진 스테이지가 이동한다면, 점토 또는 퍼티로 표준을 스테이지를 고정한다.
조정의 작위적 결과를 스테이지에 놓는다 그래서 표준의 길이가 기계의 X 축을 따르게 한다. ROI 슬라이드들을 위해, 큰 목표물들은 왼쪽에(-X 방향) 있게 하고 작은 목표물들은 오른쪽(+X 방향) 에 있도록 한다. 스테이지 X 축을 이동하는 동안 표준의 가로 라인을 보고 X 축을 가진 좌표일치를 확인한다. 라인은 뷰의 필드에 남아야 하고 중앙에 아주 가까워야 한다.
OK 버튼을 클릭한다. 추가 메시지가 나타나고, 대상을 중앙에 놓도록 요청한다.
목표물을 놓는다 그래서 그것이 카메라의 뷰내로 완전히 맞게 한다. 이 목표물은 뷰의 필드내에 대략 중앙에 놓여야 하고 초점이 맞춰져야 한다. 초점은 최적이될 필요는 없다, 소프트 초점 절차를 위해 그냥 적당하면 된다.
OK 버튼을 클릭하고 DCC 기계가 있다면, 그것은 자동으로 대상에 초점을 맞춘다. 수동 기계가 있다면, 대상에 초점 맞추라는 메시지를 보여준다.
광학 측정 시스템을 이동하고 뷰의 필드에 직사각형 또는 사각형 조정 표준을 대략 중앙에 놓기 위해 수동 컨트롤을 사용한다. PC-DMIS 는 광학을 기반으로 대상 크기를 결정한다.
나머지 조정 절차중에 Z 지점 또는 초점을 변경하지 않는다.
목표물을 중앙에 놓은 후 OK 버튼을 클릭한다. 조정 루틴은 선택된 조정 옵션을 기반으로 자동으로 계속된다:
기계가 DCC 조명 컨트롤을 지원하고, 조명 램프가 조명 필드에서 선택되었다면, PC-DMIS 비전 그것이 배율의 범위로 목표물을 (또는 그룹의 목표물들) 측정하는 조명 그레이스케일의 조정을 수행한다.
시스템이 수동 조명 컨트롤을 가지고 있다면, 필요하다면 조명 레벨을 증가 또는 감소하라는 메시지를 받는다.
픽셀 크기 를 선택하면, 필요하면 시스템은 다음 대상으로 이동한다. 수동-전용 스테이지를 사용하면, PC-DMIS 비전은 다음 대상으로 이동하라는 메시지를 준다. 그것이 스테이지의 수동 이동을 요청할때, X 와 Y 값이 최대한 영에 가깝게 메시지 상자에 보여지도록 해야 한다. 이 절차는 충분한 대상 측정이 수행될때까지 계속된다.

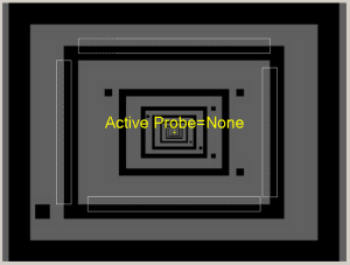

필셀 크기 조정
동일 중심면 / 동일 초점면 정확도 를 위해, 법선 을 선택했다면, PC-DMIS 비전은 픽셀 크기 조정을 위해 사용된 동일 직사각형에 동일 중심면/동일 초점면 조정을 수행한다.
초점을 선택했다면, 시스템은 배율의 다양한 레벨로 초점의 안밖으로 이동한다. 초점 조정은 초점 심도와 초점 대기 시간을 결정하기 위해 완료된다.

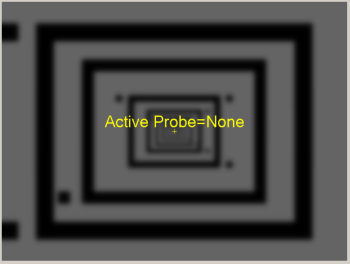

초점 조정
카메라 회전 을 선택했다면, 스테이지 회전의 카메라를 식별할 수 있도록 PC-DMIS 비전은 여러번 다른 지점에서 슬라이드의 하부의 라인을 측정한다. 계산된 회전 각도가 5 도 보다 크면, 경고는 각도를 작게 만들기 위해 하드웨어가 물리적으로 조정되어야 한다는것을 나타낸다. 그것은 보정하기 위해 조정을 여전히 적용할 수 있다, 그러나 스테이지로 실제 손목/카메라를 조정하는것을 권장한다. 이 옵션은 Hexagon 슬라이드 를 사용할때만 사용 가능하다.

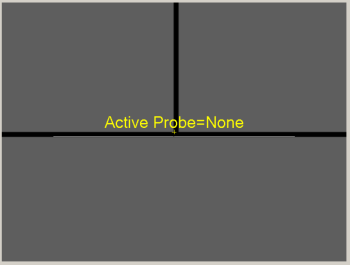

카메라 회전 조정
동일 중심면 / 동일 초점면 정확도 를 위해, 높은 을 선택했다면, PC-DMIS 비전은 "Hexagon 표준 동심원을 대상에 정렬" 하라는 메시지를 준다. 아래의 이미지와 같이 원을 정렬하고 OK 를 클릭한다.

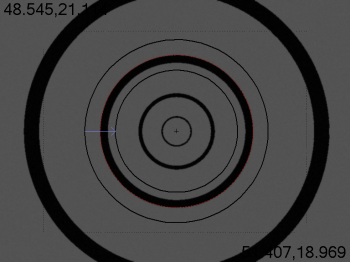

Hexagon 표준의 동심원의 중앙에 있는 목표물
조정 절차는 다른 배율 레벨로 초점을 잡고 일련의 측정을 수행해서 계속된다. 이것은 광학 중심과 초점 깊이가 초점 범위를 통해 일치함을 설정한다. 이것은 한 배율로 초점을 잡고 원을 측정하면, 또다른 배율에서 동일한 XYZ 위치를 제공한다는것을 의미한다.
조정의 끝 가까이서, PC-DMIS 는 배경에 일련의 동적 측정 루틴을 만들고 실행한다. 그것은 조정 데이타의 부분 집합을 측정하는 기본 검증을 수행하기 위해 이것을 수행한다. 소프트웨어가 이들 측정 루틴으로 각 대상을 측정할때, 광학 조정 대화상자에서 상태 영역은 단계 번호를 보여주기 위해 그것의 메시지를 업데이트 한다.
픽셀 크기와 오류를 보여주는 상태 메시지
픽셀 검증이 끝났을때, PC-DMIS 는 검증 완료 대화상자를 보여줄 수 있다. 이 대화상자는 검증 데이타 지점이 공차 밖일때만 나타난다. 대화상자는 측정되었던 다른 단계, 필셀 크기 그리고 오류를 보여주는 열을 포함한다. 오류 값의 오른쪽의 <- 심볼은 오류가 지정된 공차보다 크다는것을 나타낸다.

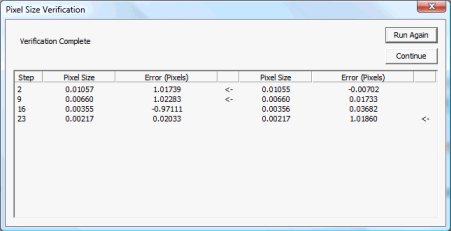

검증 완료 대화상자
이 대화상자가 나타나면, 재 실행을 클릭해서 검증을 다시 실행할 수 있다. 이것은 오류가 검증에서 이례적이였는지의 여부를 결정하는데 도움을 준다. 검증이 여러번 실패하면, 전체 픽셀 크기 조정을 재 실행하도록 한다. 조정과 검증 양쪽을 반복적으로 실패하면, Hexagon 기술 지원에 연락한다.
검증 결과를 사용하기 위해 계속을 클릭할 수 있다.
PC-DMIS 설정 편집기의 ProbeCal 부분은 픽셀 크기 조정에 영향을 주는 레지스트리 항목을 포함한다.
광학 조정 대화상자를 닫기 위해 닫기 버튼을 클릭한다. 나중에 조정 결과를 볼 수 있도록 소프트웨어는 조정 결과를 조정 결과 대화상자에 또한 보여준다. 결과를 보기 위해, 프로브 유틸리티 대화상자에서 결과 버튼을 클릭한다:

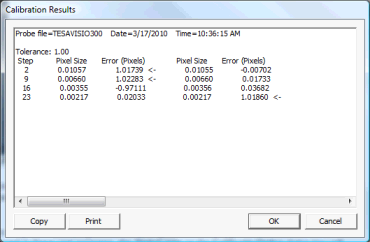

조정 결과 대화상자
이제 뷰의 필드를 조정했다. 기계에서 사용하기 원하는 각 렌즈를 위한 이 절차를 반복한다.
CMM-V 카메라에서, A0B0 손목 각도를 위한 FOV 만을 보조정해야한다. "조정의 인공물 홀더" (부품 번호. CALB-0001) 아래의 CMM 테이블에 반사 흰색 종이를 배치하고자할 수 있다. "조정의 인공물 홀더"는 유리 슬라이드 (CALB-0002) 와 CMM-V 카메라의 조정을 위해 사용된 링 게이지 (CALB-0003) 를 포함한다.
