색채 백색 광 센서 (CWS)가 측정 루틴에서 활성 프로브일때, PC-DMIS 비전은 스펙트럼(분광) 표가 있는 레이저 탭을 추가한다. 소프트웨어가 측정 루틴을 실행하지 않을때, 스펙트럼(분광) 표는 CWS 신호의 구조 ("소음")를 보여준다. 이것은 조명과 주파수와 같이 매개변수를 위한 최적의 설정을 선택하는데 도움을 준다.
다음을 유의한다:
PC-DMIS 는 측정 루틴 실행 중에 스펙트럼(분광) 표를 업데이트하지 않는다.
레이저 탭이 선택되고 업데이트될때, CWS 강도 와 거리 판독값은 프로브 판독창 에 나타나지 않는다.
이들은 스펙트럼(분광) 표를 사용하기 위한 최소 요구 사항이다:
A CHRocodile S 또는 CHRocodile SE 백색 광 센서
5.97 로 시작하는 CHRocodile 펌웨어 버전
USB 케이블로 퍼스널 컴퓨터와 연결되는CHRocodile 센서
X 축 - 스펙트럼(분광) 표의 X 축은 센서의 전체 범위의 1/1000 단계에서 센서에서 부품까지의 조정되지 않은 또는 원시 거리를 나타낸다. Z 축이 양의 방향으로 이동할때, 도표의 최대값은 왼쪽에서 오른쪽으로 이동한다. 디스플레이가 원시 데이타를 보여주므로, 도표의 최대값의 이동은 선형이 아니다.
Y 축 - 스펙트럼 도표의 Y 축은 신호 강도를 보여준다. 거리 측정을 위한 최상의 결과를 얻기 위해, 이 예에서 보여진 것과 유사한 하나의 독점적인 최대값이 있어야 한다.

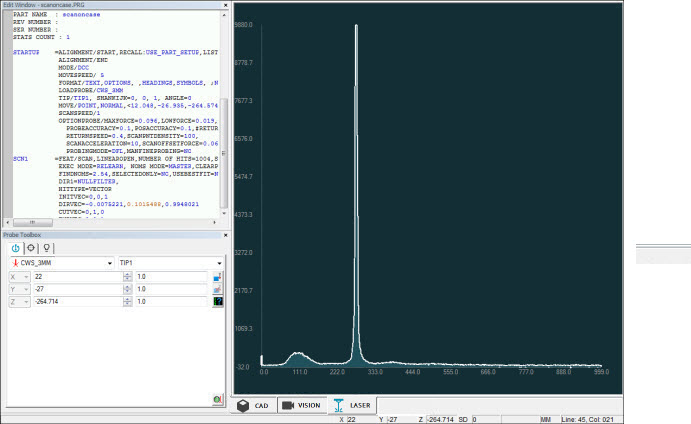

레이저 탭의 스펙트럼(분광) 표의 예
