프로브 도구상자: 특성 탐지기 탭

프로브 도구상자 - 특성 탐지기 탭

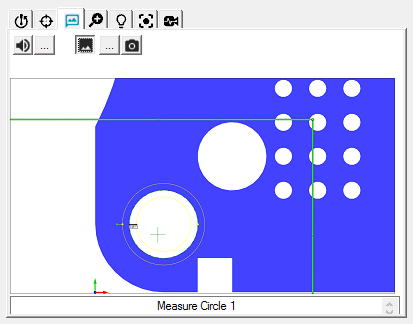

특성 탐지기 탭은 현재 특성에 대한 지침을 운영자에게 제공할 수 있게 한다. 특성 실행중에 하나 이상의 다음의 메시지를 제공한다:

• 특성의 위치를 보여주는 화면 캡처 비트맵.

• 미리녹음된 .wav 파일로 음성 지시들을 제공하는 오디오(음성) 메시지.

• 문자 지시를 제공하는, 문자 메시지.

특성 탐지기 정보를 제공하기 위해:

1. 이 자동 특성과 관련되기 위해 .wav 파일을 찾기 위해 (스피커) 버튼 다음에 있는 버튼을 클릭한다. 스피커 버튼은 반드시 재생할 오디오(음성) 파일을 위해 선택되어야만 한다.

2. 관련된 비트맵의 디스플레이를 토글하기 위해 특성 탐지기 BMP 파일 토글 버튼을 클릭한다.

3. 이 자동 특성과 관련된 .bmp 파일을 찾기 위해 캡처 특성 탐지기 BMP 버튼 다음에 있는 버튼을 클릭한다. 비트맵 버튼은 특성 탐지기 탭에 보여질 비트맵을 위해 반드시 선택되어야 한다.

4. 비트맵 이미지를 찾는 대신, 현재의 CAD 뷰 또는 라이브 뷰 (어떤것이든 활성인것으로) 에서 이미지를 포착하기 위해 캡처 특성 탐지기 BMP 버튼을 클릭할 수 있다. 이 파일은 PC-DMIS 설치 디렉토리에 색인되고 저장된다. 예를들어, Vision.prg 이라고 한 측정 루틴은 Vision0.bmp, Vision1.bmp, Vision2.bmp, 등이라고 한 비트맵 이미지를 만들것이다.

5. 문자 상자에 표제로 보여질 메시지를 입력한다. 예를들어, "Measure Circle 1" 은 그다음 특성 실행중에 이 탭에 보여진다.
