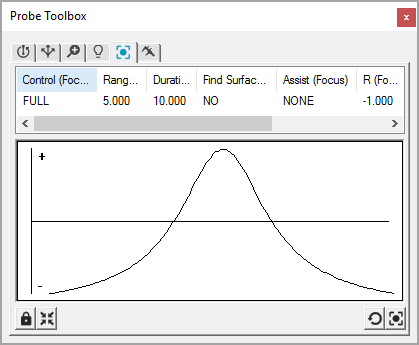

프로브 도구상자—나쁜 초점 그래프 결과가 있는 포커스 탭. 좋은 초점 그래프는 거꾸로 된 U 와 같은 원형 곡선을 보여준다.
초점 탭은 그래픽 디스플레이 창에서 정의된 직사각형 영역내의 부품에 즉각적인 초점 맞추기를 수행할 수 있게 한다. 소프트웨어는 이 옵션을 사용해서 측정 루틴을 만들지 않는다.
초점을 수행하기 위해, 부품의 원하는 지점 위로 직사각형 대상을 이동하거나 크기변경하기 위해 창의 비전 탭을 사용한다, 그리고 초점 버튼중 하나를 선택한다. 기계는 대상의 지정된 영역에 초점을 맞추고, 비전 탭에 오버레이(겹침) 로 최적 초점 지점을 보여준다, 그리고 그래프로 초점 곡선을 보여준다.
두개의 통과가 선택되면, 초기의 통과는 그래프에 보여지지 않는다, 두번째 통과만이 보여진다.
최상의 초점 정확성과 반복성을 얻기 위해, 초점 맞추기는 사용가능한 가장 높은 배율에서 수행되어야 한다.
특정 특성 초점 매개변수는 접촉 목표물 탭내에서 지정되고 사용자가 초점 매개변수 세트를 선택한다. "프로브 도구상자: 대상 접촉 탭" 을 본다.
경고와 오류 메시지는 초점의 성공을 나타내고 피드백을 제공하기 위해 비번 탭에 나타난다.
경고 접두사(어)가 주어지면, 초점 값은 계산되었다, 그러나 경고를 이해했다면 정확성은 향상될 수 있었을것이다. 그것은 속도가 너무 빠르고, 초점 직사각형이 너무 작고, 또는 배율이 충분히 높지 않으면 경고한다.
오류 전치(前置) 가 주어지면, 초점 계산은 실패할것이다, 그래서 그것은 이전의 초점 지점으로 복원될것이다.
