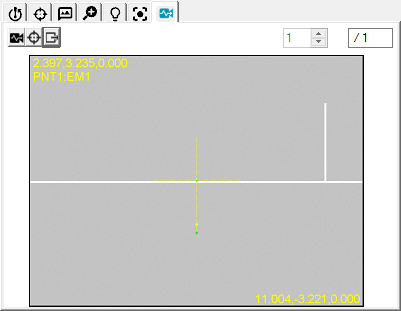

프로브 도구상자 - 진단 탭
비전 진단 탭은 가장자리 검색이 실패한 문제를 진단하기 위한 방법을 제공한다. 진단은 PC-DMIS 에서 보내질 수 있고 Hexagon 기술 지원에 보낼 수 있는 비트맵 이미지와 현재 특성 매개변수를 수집한다.
진단 탭을 사용하기 위해:
진단 토글
버튼을 클릭한다 그래서 관련된 특성을 위한 가장자리 검색 실행중에 비트맵 이미지들의 수집할 수 있도록 버튼을 누른다.
테스트를 클릭해서 또는 측정 루틴의 표준 실행중에 특성을 실행한다. 비트맵 이미지들은 각 특성 목표물을 위한 라이브 뷰로부터 수집된다.
특성이 다수의 대상을 가지고 있다면, 포착된 이미지를 재검토하기 위해 위 와 아래
화살표를 클릭한다.
각 비트맵 이미지와 함께 오버레이 정보를 포함하기 위해 오버레이 (겹침) 보여주기
버튼을 선택한다. 이 옵션을 선택했다면, 이미지는 오버레이 정보와 함께 만들어진다.
메인 PC-DMIS 설치 디렉토리에 비트맵 이미지와 설명 문자 파일를 만들기 위해, 특성 진단 보내기
버튼을 클릭한다. 비트 맵 이미지와 진단 텍스트는 여기에 제공된 형식을 사용해서 보내진다.
비트맵 이미지 보내기 형식
비트맵 이미지 명은 다음 규칙에 따라 지정된다:
<측정 루틴명>_<특성 ID>_<이미지 수>_of _<특성 이미지의 총 수>_<O 또는 no O>.bmp
예를 들면: Vision1_CIR5_1_of_3_O.BMP.
파일명의 끝에 "O" 를 가진 파일들은 오버레이 정보를 포함한다.
텍스트 파일 보내기 형식
텍스트 파일은 다음과 같이 보내진다:
<측정 루틴 명>_<특성 ID>.txt.
예를들어: Vision1_CIR5_F.TXT
