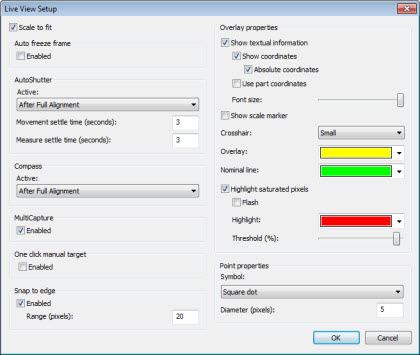

라이브 뷰 설정 대화상자 - 수동 모드
라이브 뷰 설정 대화상자를 열기위해, 수정 | 그래픽 디스플레이 창 | 라이브 뷰 설정 메뉴를 선택하거나 비전 탭 내에서 오른쪽 클릭하고 결과 바로가기 메뉴에서 설정을 선택한다.
이 옵션은 비전 옵션이 LMS 라이센스 또는 포트락에서 활성화된 경우에만 사용할 수 있다.
라이브 이미지 설정 대화상자는 그래픽 디스플레이 창의 비전 탭에서 이미지가 나타나는 방법을 구성 할 수 있게 한다. 그것은 이들 컨트롤을 포함한다:
맞도록 크기조정 - 이 표시란은 그래픽 창의 제한내에 부품의 디스플레이가 크기에 맞도록 크기조정할지의 여부를 결정한다.
자동 고정 프레임
활성화 표시란을 표시할때, 측정 루틴 실행 시간에 그것을 자동으로 켜기와 끄기로 토글하기위해 라이브 뷰 고정 버튼을 누를 수 있다. 이 작업은 다음 지점이 디스플레이를 위해 활성화 될때까지 화면에서 측정된 지점을 고정한다.
이것은 스테이지 이동 중에 "이미지 찢김" 이 발생한 기계를 위해 또한 유용하다.
자동 셔터
자동셔터는 대상(다수의 ROI 로 구성될 수 있는)이 지점을 측정할 준비가 되었을때를 나타낸다. 준비를 위한 세가지 기준은: ROI 가 완전히 FOV 내에 있다, 스테이지가 이동을 중단했다, 그리고 사용자 정의 지연은 경과했다. 이들 기준이 충족되었을때, PC-DMIS 는 지점의 접촉을 자동으로 수행하고 다음 ROI 를 계속한다.
이 영역의 옵션은 자동셔터 토글이
비전 탭의 하단에서 선택되었을때 사용된다("라이브 뷰 컨트롤"을 본다).
자동셔터는 수동 사전위치선정이 사용가능한 상태로 DCC 모드 특성을 위해 실행되지 않는다.
활성 - 자동셔터 기능이 특성을 측정하기 위해 사용될때를 결정한다: 항상, 부분 좌표일치 후 또는 전체 좌표일치 후.
이동 고정 시간 (초(秒)) - 이 필드는 지점 검색 시작 전의 정착 시간 을 (초 로) 지정한다. 이 정착 시간은 FOV에 완전히 속하지 않은 현재 ROI가 FOV에 완전히 들어갔을때 시작한다. 사용자는 FOV 내의 ROI 장소를 검토하고 개선하기 위해 자동 실행을 조금 지연하기 위해 이 필드를 사용할 수 있다.
고정 시간 측정 (초) - 이 필드는 이 ROI 가 이미 FOV 로 완전히 들어갔을지라도, 특성의 첫 ROI 를 위한 지점 감지전에 고정 시간(초로) 을 지정한다. 사용자는 FOV 내의 ROI 장소를 검토하고 개선하기 위해 자동 실행을 조금 지연하기 위해 이 필드를 사용할 수 있다. 이 값은 특성의 첫 ROI 에만 적용된다.
이동 검색 고정은 특성 측정 고정 값과 대립되면, 주요 값이다.
나침반
나침반 특성은 수동 모드로만 사용할 수 있다.
이것은 화살표와 이동할 거리를 보여줘서 다음 특성을 시야로 이동하기위해 운영자가 스테이지를 이동할 수 있도록 안내한다.
활성 - 특성을 측정하기 위해 나침반 기능이 사용되는 때를 결정한다: 항상, 부분 좌표일치 후 또는 전체 좌표일치 후.
활성 옵션은 비전 탭의 하단에서 나침반 토글
이 선택되었을때 적용된다 ("라이브 뷰 컨트롤" 을 본다).
멀티캡쳐(다수 이미지 포착)
실행 속도를 높이기 위해, 다수포착 기능은 소프트웨어가 측정 루틴의 특성을 미리 볼 수 있게 하고 단일 카메라 사진 (라이브 뷰) 내에서 실행될 수 있는 그룹을 만든다. 이들은 함께 그룹으로 되고 동시에 실행된다. 활성화 표시란을 표시했을때, 이 기능이 사용된다.
PC-DMIS 는 기본값에 의해 이 표시란을 표시한다. 대부분 이것은 사용가능하다, 왜냐하면 그것은 측정 속도를 높이기 때문이다. 그러나 때때로 그것(특성)이 측정되는 동안 각 특성의 시각적 데이타를 더 원할 수 있다. 그 경우들에서, 이 표시란을 지울 수 있다.
대화상자의 다수포착 영역은 자동셔터 조건이 충족되었을때 DCC 모드 또는 수동 모드로만 작동한다.
예를들어, 단독 라이브 뷰내로 모두 들어가는 다섯 가장자리 지점 특성이 있고 다수포착이 활성화되었다고 가정한다. 다섯 가장자리 지점 특성을 분리해서 측정하는 기계 대신에, 실행중에, PC-DMIS 는 전체로서 특성 세트를 위한 다수포착 오버레이를 보여준다. 이 겹침은 어떤 특성이 그룹에 있고 몇개가 있는지에 대한 정보를 제공한다. 한 특성이 실행되고 있는것처럼 그들은 모두 동시에 실행된다.

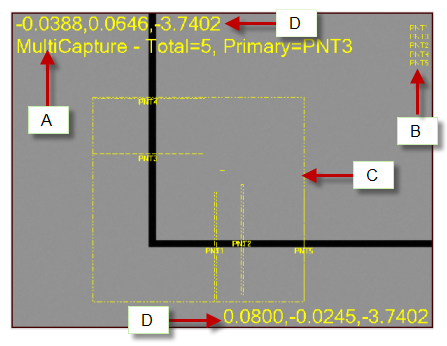

샘플 다수포착 오버레이는 단독 그룹으로 결합된 다섯개 가장자리 지점을 보여준다. 오버레이(겹침)는 다음의 정보를 제공한다:
다수포착 메시지는 사용자가 다수포착 모드로 있다는것을 알린다. 현재의 그룹에서 측정될 특성의 전체수와 그 그룹의 주요 특성을 보여준다.
이것은 측정될 MultiCapture 영역내의 모든 특성을 보여준다.
이 점선으로된 직사각형 상자는 다수포착 영역이다. 그것은 현재 그룹을 위한 모든 특성들을 둘러싼다.
이들 수는 다수포착 영역의 상부-왼쪽과 하부-오른쪽 모서리를 위한 XYZ 좌표를 제공한다.
수동 대상 한번 클릭
수동 대상 단일 클릭 실행 특성을 활성화하기 위해 이 부분에서 활성화 표시란을 선택한다. 실행 시간에 활성화 되었을때 큰 검은색과 흰색의 십자선 커서
는 라이브 이미지 뷰 디스플레이에 나타난다. 특성의 원하는 위치로 수동 대상을 끌고 놓는 대신, 대상 위치에 십자선을 배치하고 왼쪽 마우스 버튼을 클릭한다. 가장자리에 맞추기가 활성화되면, PC-DMIS 는 가장자리로 십자선을 맞추기위해 가장자리 감지를 자동으로 수행한다.
가장자리에 맞추기
활성화 표시란을 표시하고, 비전 탭에서 특성이 프로그램되었을때, PC-DMIS 비전 은 가장 가까운 가장자리를 찾고 그 가장자리로 목표 고정 지점을 맞춘다. 범위 (픽셀) 상자의 값은 소프트웨어가 이 가장자리를 검색하는 거리를 나타낸다. 초점을 맞출수 없는 흐릿한 가장자리를 가지고 있다면, 특성을 프로그램할때 고정 지점을 정확하게 지정하기 위해 가장자리에 맞추기를 사용할 필요가 없다는것을 알 수 있다. 이것은 또한 수동 대상을 위한 실행에 적용된다.
비전 탭의 하단에 있는 가장자리에 맞추기 토글
은 또한 이 기능을 활성화하거나 비활성화한다 ("라이브 뷰 컨트롤" 을 본다).
겹침 속성
이 영역은 비전 탭에 나타날 수 있는 다양한 오버레이 요소를 위한 속성을 설정할 수 있게 한다.
문자 정보 보여주기 - 이 표시란은 비전 탭 내에 나타나는 다양한 라이브 이미지 정보 오버레이를 보여주거나 또는 숨긴다.
좌표 보여주기 - 이 표시란은 좌표가 비전 탭 내에 보여질지의 여부를 결정한다.
절대 좌표 - 이 표시란이 선택되었을때, 겹친 좌표들은 절대 값들로 보여진다. 절대값의 경우, 왼쪽 상단과 오른쪽 하단 좌표는 현재의 기계 좌표에서 그 모서리 지점들의 실제 위치를 보여준다. 이 옵션이 선택되지 않았을때, 상대 값들이 보여진다. 관련 값을 위해, 상부-왼쪽 모서리는 0,0 으로 보여지고 하부-오른쪽 모서리는 현재 단위로 FOV 의 길이와 너비를 보여준다.
부품 좌표를 사용 - 이 표시란은 좌표가 부품 좌표에 보여질지의 여부를 결정한다.
글꼴 크기 - 이 슬라이더는 텍스트 오버레이의 글꼴 크기를 변경한다.
눈금 표시 보여주기 - 이 표시란은 비전 탭의 하단 왼쪽에 눈금 표시를 보여준다.
십자선 - 이 목록은 세개의 옵션을 포함한다: 없음, 작다, 그리고 크다. 크다를 선택하면, 십자선은 비전 탭의 모든 면으로 확장된다. 작다를 선택하면, 십자선은 라이브 뷰의 중간에서 작은 플러스 기호로 보여진다. 없음을 선택하면, 십자선이 보여지지 않는다.
큰 십자형 |
작은 십자선 |
오버레이 - 이 목록은 대부분의 겹친 그래픽과 비전 탭의 문자를 위해 사용된 컬러를 선택할 수 있게 한다. 이것은 프로브 접촉, 대상, 게이지, 그리고 FOV 좌표, 배율 그리고 초점을 위한 문자 정보에 영향을 준다. 기본 컬러는 빨간색이다.
이론상의 라인 - 이 목록은 목표물의 이론상의 라인을 위해 사용된 컬러를 선택할 수 있게 한다.
채도가 높은 픽셀을 하이라이트 - 이 표시란이 선택될때, 조명 강도가 정의된 한계치를 이상인 라이브 이미지 뷰의 픽셀은 쉽게 눈에 띄도록 하이라이트된다.
번쩍임 - 이 표시란은 하이라이트되고 포화된 픽셀을 번쩍이게 할지의 여부를 결정한다.
하이라이트 - 이 목록은 포화된 픽셀을 하이라이트하는데 사용되는 컬러를 선택할 수 있게 한다.
한계치 (%) - 이 슬라이더는 조명 강도 값을 변경한다. 이 값보다 큰 픽셀은 강렬한것으로 고려된다.
지점 속성
PC-DMIS 가 비전 특성을 실행할때, 그것은 검색된 가장자리 지점을 비전 탭에 그린다. 이들 지점이 실행중 잠시동안만 보여지더라도, 그들은 특성을 수정하고 테스트할때 신속하게 지워지지 않는다. 이 영역은 비전 탭에 그려진 지점 오버레이의 크기와 형태를 제어할 수 있게 한다.
기호 - 이 목록은 지점 기호가 보여지는 방법을 결정한다. 옵션은 사각 점, 원형 점, 그리고 없음 (전혀 점을 그리지 않기 위해) 을 포함한다.
지름 (픽셀) - 이 목록은 보여진 사각 또는 원형 점 지점 기호의 크기를 결정한다.
